제품 상세 정보:
|
매체 유형: | 액체, 가스, 증기 | 공칭 직경: | 25mm≤DN≤1200mm |
---|---|---|---|
공칭 압력: | PN≤25MPa | 작동 온도: | t≤350C |
정밀도 계급: | ± 0.5 %, ±1.0 % | 파이프재: | 다른 탄소강, 스테인레스 강 |
직관 길이: | 앞 직관은 1~3D이고 후방이 직관은 3~5D입니다 | 연결 방법: | 플랜지 연결, 맞대기 용접 연결 |
하이 라이트: | 웨지 방식 매스 플로우 미터,고정밀도 측정 쐐기 유량계,25MPa 쐐기 유형 유량계 |

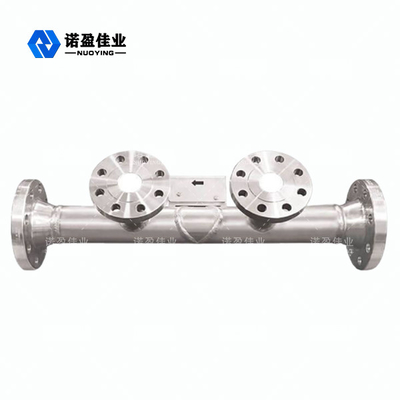

설치하도록 쉬운 높은 측정 정확도는 NY-XX 쐐기 유량계를 사용하고 유지합니다
NY-XX 쐐기 유량계 제품 설명
쐐기 유량계는 V자형 조절 요소의 방법이 흘리는 유량계입니다. 그것의 원형 상단 각은 하향이며, 그것이 부유 알갱이 또는 점성액을 포함하는 액체의 매끄러운 통로에 도움이 되고, 교축 부재의 불경기 상류를 생산하지 않을 것입니다. 슬러리, 광액, 모래 원유, 하수, 중유, 잔유와 낮은 레이놀즈 수와 같은 다른 고체 함유 중단과 액체성 매체의 흐름 측정을 위해 사용되는 500mPa·S. 그것은 또한 가스와 증기 매체의 흐름 측정을 위해 사용될 수 있습니다. 이 제품은 특히 오염된 가스와 천연가스의 흐름 측정을 위해, 다양한 가스를 위해 사용됩니다.
NY-XX 쐐기 유량계 설계 특성
1. 브이형 몸 스로틀링부의 사용은 정체된 영역을 제거하고 시스템을 클로깅에서 막을 수 있습니다.
2. 레이놀즈 수는 다양한 지원을 가지고 있습니다. 레이놀즈 수가 500일 때, 차등 압력과 흐름 사이의 케케묵은 관계는 여전히 유지됩니다.
3. 차압발진기는 다양한 기구에 대한 용도로 편리한 4 내지 20 마의 전기 신호를 출력할 수 있습니다.
4. 설치하고, 사용하고 유지하도록 쉽습니다.
5. 높은 측정 정확도, 유동 교정의 확대한 불확실성 : ±0.5%~±0.2% (물 보정 또는 기름 보정).
6. 그것은 좋은 장기간 안정성을 가지고 있고, 제로 실패 금리 기구로서 사용자들에 의해 칭찬받습니다.
7. 한번 미터는 분리되고 더 레인지가 쐐기 (중간을) 대체함으로써 확대될 수 있습니다.
8. 다양한 스타일 :
보편적인 유형 : 턴다운율은 1의 더 레인지 내에 포함됩니다 :그리고 유량 계수의 비선형의 오류는 ≤±1% 입니다.
고성능 타입 : 턴다운율은 1 내에 포함됩니다 : 유동 교정의 확대한 불확실성은 ±0.5%~±0.2% 입니다
NY-XX 쐐기 유량계 기술적인 매개 변수
상품 번호 | NY-XX |
매체 유형 | 액체, 가스, 증기 |
공칭 직경 | 25mm≤DN≤1200mm |
공칭 압력 | PN≤25MPa |
레이놀즈 수 범위 | 빨강은 300만큼 낮게 그리고 106+ 만큼높게 갈 수 있습니다 |
작동 온도 | t≤350C |
정밀도 계급 | ± 0.5 %, ±1.0 % |
직관 길이 | 앞 직관은 1~3D이고 후방이 직관은 3~5D입니다 |
연결 방법 | 플랜지 연결, 맞대기 용접 연결 |
파이프재 | 다른 탄소강, 스테인레스 강 |
압 레벨 | ≤0.25MPa,≤0.6MPa...... ≤10.0MPa |
