제품 상세 정보:
|
프로세스 온도: | -40~+130"C | 프로세스 압력: | -0. 1~0. 3MPa |
---|---|---|---|
프로세스 접속: | 스레드, 브라켓, 플랜지, 위생적 클램프 (선택적) | 보호 그레이드 /IP 등급: | M20X1.5, % ~NPT |
위험하게 폭발 방지 등급: | ExialICT6 Ga, 엑스드 IICT6 Gb는 (자세한 사항은 증명서를 참조합니다) | 안테나 소재: | PTFE、304、 316、 PP、 PFA |
측정 정확도: | 10m | 전형적인 애플리케이션: | 모든 종류의 부식성 액체 |
하이 라이트: | 온실가스 레이더 레벨 스위치 26G,논콘택트 스레드 레이더 레벨링 기구,가스 피유도파 레이더 송신기 |

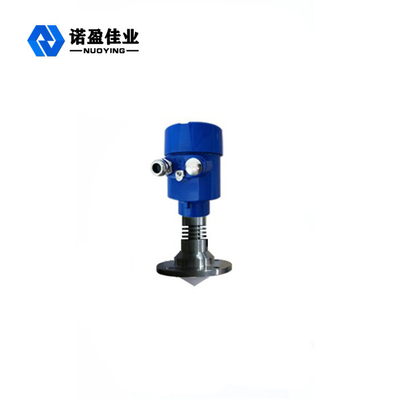

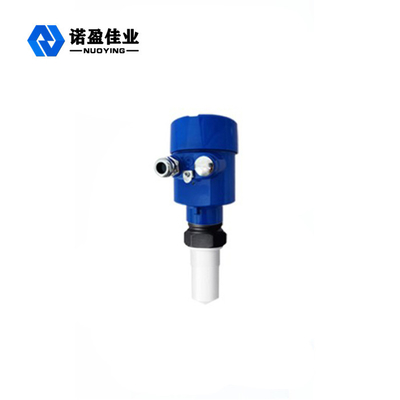

작은 빔 엔젤 26 G 지적 레이더 준위 전송기 NYRD805 비컨택트
작은 빔 엔젤 26 G 지적 레이더 준위 전송기 NYRD805 비컨택트의 원리로 일하기
레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 맥파가 측정된 매체의 표면을 접촉한 후, 그것이 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 펄스 전파 속도가 극단적으로 빠르 (기 때문에 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환된다고, 전자파는 목표에 도달하고, 수신기에게 뒤로 반영됩니다. 왔다 갔다하는데 걸리는 시간은 거의 즉석입니다)
측정의 자료 : 스레드 바닥 또는 플랜지의 밀봉면.
기록 : 레이더 수준 타이밍을 사용할 때, 가장 높은 소재 레벨이 측정 블라인드 영역 (수치에서 D 나타난 지역)에 들어갈 수 없다는 것을 확인하세요.
작은 빔 엔젤 26 G 지적 레이더 준위 전송기 NYRD805 비컨택트의 디자인 특징
◎The 안테나 크기는 설치하도록 작고 쉽습니다 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
거의 부식과 거품에 면역되어 있는 ◎ ; 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
◎ 심각한 먼지 환경은 고주파 액면계의 업무에 거의 영향을 미치지 않습니다.
◎ 더 짧은 파장, 경사진 단단한 표면에 대한 더 좋은 반영.
◎ 빔 각은 작습니다, 에너지가 집중되며, 그것이 반향 능력을 향상되고, 간섭 물체를 회피하도록 도움이 됩니다.
작은 탱크 측정이 또한 좋은 결과를 성취할 것이기 때문에, ◎ 측정 블라인드 영역은 더 작습니다.
심지어 변동의 경우에, ◎ 높은 신호대잡음비는 또한 더 좋은 성능을 획득할 수 있습니다.
변동의 사례는 또한 더 좋은 성능을 획득할 수 있습니다.
◎ 고주파, 단단하고 낮아서 측정하기 위한 최상의 선택이 유전체 상수 매체입니까.고주파, 단단하고 낮아서 측정하기 위한 최상의 선택이 유전체 상수 매체입니까.
작은 빔 엔젤 26 G 지적 레이더 준위 전송기 NYRD805 비컨택트의 기술적인 매개 변수
전형적인 애플리케이션 | 다양한 액체 (강한 부식.) |
제품 모델
|
NYRD805 |
안테나 형상 |
평평하게 스틱, 물방울은, 표면을 던져줍니다, 렌즈를 나팔로 알립니다 |
안테나 소재 | PTFE |
측정 범위 | 10m |
측정 정밀도 | 0.05%~0.1%F.S |
전원 전압 | 24VDC (2선 와이어, 4 와이어),220VAC |
신호 출력 |
4...20mA/HART/RS485/Modbus... |
프로세스 온도 | -40~+130C |
프로세스 압력 |
- 0.1~0.3MPa |
절차 연결 | 나사산, 플랜지 (선택적) |
전기 인터페이스 | M20*1.5,12 ″NPT |
보호레벨 | IP67(optional) |
방폭 분류 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
