제품 상세 정보:
|
| 안테나 소재: | 렌즈 안테나, (선택적인) 316L+PTFE | 측정 범위: | 40M |
|---|---|---|---|
| 측정 정확도: | 0.05%-0.1%F.S | 매체 온도: | -40~+120C、-40~+260C |
| 프로세스 접속: | (선택적인) Flange、bracket | 프로세스 압력: | - 0.1~2.0MPa |
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 전형적인 애플리케이션: | 쉽게 결정화하기 위해, 이슬 응축, 유독하, 강한 부식, 강한 재, 위생적 등급, 기타 등등. |
| 하이 라이트: | 레이더 준위 전송기 작은 빔 각,40m 비컨택트 레이더 준위 전송기,IP67 레이더 레벨 스위치 |
||

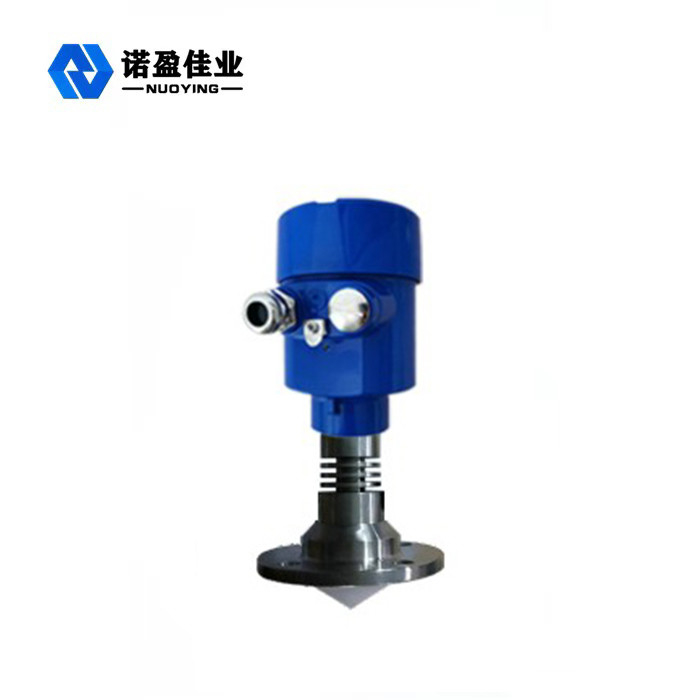

작은 빔 각 40m IP67 NYRD-TJ 26G 레이더 준위 전송기
원리로 일하는 NYRD-TJ 26G 레이더 준위 전송기
고주파 레이더 액면계의 안테나는 극단적으로 좁은 마이크로파 펄스를 분사합니다. 진동은 광속에 관통 공간을 여행하고, 측정되어 매체의 표면을 만납니다. 그것의 에너지의 일부는 똑같은 안테나에 의해 뒤로 반영되고 받아들입니다.
방출되고 수용된 펄스 사이의 시간 간격은 안테나에서 측정된 매체의 표면까지 거리에 비례합니다. 전자파의 극단적으로 높은 전파 속도 때문에, 송신되고 수용된 펄스 사이의 시간 간격은 초소형 (나노초 수준)과 결정하기가 어렵는 것 입니다. 26G HF 레이더 액면계는 더욱 안테나에서 측정된 매체의 표면까지 거리를 산정하는 정확하게 송신되고 수용된 펄스 사이에 시간 간격을 확인하기 위한 특별한 상관 용액 기술을 사용합니다.
NYRD-TJ 26G 레이더 준위 전송기 기술적인 매개 변수
| 전형적인 애플리케이션 | 쉽게 결정화하기 위해, 이슬 응축, 유독하, 강한 부식, 강한 재, 위생적 등급, 기타 등등. |
| 안테나 소재 | 렌즈 안테나, (선택적인) 316L+PTFE |
| 측정 범위 | 40m |
| 측정 정확도 | 0.05%-0.1%F.S |
| 전원 공급기 | 24VDC (이회선, 4개 라인) |
| 매체 온도 | -40~+120C,-40~+260C |
| 프로세스 접속 | 플랜지, 브라켓 (선택적) |
| 프로세스 압력 | - 0.1~2.0MPa |
| 보호 수준 | IP67 |
| 방폭 등급 | 엑스아 II CT6(optional) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
NYRD-TJ 26G 레이더 준위 전송기 설계 특성
1. 극단적으로 안정적인 소재에 의해 제조됩니다.
2. 진보적 비콘택 측정을 채택하세요.
3. 그 수준의 유동적이고 고체 매체를 측정하세요.
4. 그것은 유전성 constant> 1.8과 전체 미디어를 측정할 수 있습니다.
5. 방법 범위 0...20m (35 미터로 확장될 수 있습니다).
6. 2선식 시스템과 루프 전원 공급 기술을 도입할 때, 전원 공급기 전압과 출력 신호는 2심 케이블을 통해 전송됩니다.
7. 소음, 스팀, 먼지, 진공이고 다른 근무 조건에 의해 영향을 받지 않습니다.
8. 매체 밀도, 점착성과 온도의 변화에 의해 영향을 받지 않습니다.
