제품 상세 정보:
|
| 안테나 소재: | (선택적인) PP / PVDF | 측정 범위: | 35m |
|---|---|---|---|
| 전원 공급기: | 24VDC (이회선, 4개 라인) | 매체 온도: | -40~+80C |
| 프로세스 접속: | (선택적인) Flange、bracket | 프로세스 압력: | - 0.1~0.3MPa |
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 전형적인 애플리케이션: | 단순한 가공 조건 하에 작은 선박에서 공격적 액체의 측정 |
| 하이 라이트: | 부식성 액체 레이더 준위 전송기,26G 레이더 수위 전달계,IP67 레이더 유형 레벨 송신기 |
||

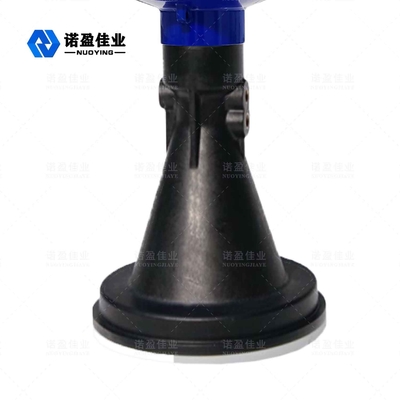

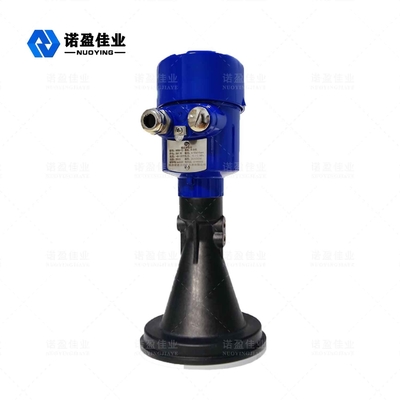

고주파 부식성 액체 35m IP67 NYRD87 26G 레이더 준위 전송기
원리로 일하는 NYRD87 26G 레이더 준위 전송기
고주파 레이더 레벨 게이지의 안테나는 극단적으로 좁은 마이크로파 펄스를 분사합니다. 이 진동은 광속에 공간에서 퍼지고, 측정된 매체의 표면을 만납니다. 그것의 에너지의 일부는 똑같은 안테나에 의해 뒤로 반영되고 받아들입니다.
송신 펄스와 수용된 펄스 사이의 시간 간격은 안테나에서 측정된 매체의 표면까지 거리에 비례합니다. 전자파의 극단적으로 높은 전파 속도 때문에, 시간 간격은 송신 펄스와 수용된 펄스 사이에 초소형 (나노초 주문)과 확인하기가 어렵는 것 입니다. 26G 고주파 레이더 액면계는 더욱 안테나에서 측정된 매체의 표면까지 거리를 산정하기 위해, 정확하게 송신 펄스와 수용된 펄스 사이에 시간 간격을 확인할 수 있는 특별한 관계 대책 기술력을 사용합니다.
NYRD87 26G 레이더 준위 전송기 설계 특성
1. 안테나 크기는 설치하도록 작고 쉽습니다 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
2. 거의 부식과 거품에 의해 영향을 받지 않습니다 ; 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
3. 심한 먼지 환경은 고주파 액면계의 활동에 거의 영향을 미치지 않습니다.
4. 더 짧은 파장, 경사진 단단한 표면을 위한 더 좋은 반영.
5. 작은 빔 각과 집중된 에너지.
6. 측정 블라인드 영역은 더 작고 좋은 결과가 작은 탱크 측정동안 이루어질 수 있습니다.
7. 심지어 동요하는 상태 하에 더 좋은 성능을 위한 높은 신호대잡음비.
NYRD87 26G 레이더 준위 전송기 기술적인 매개 변수
| 전형적인 애플리케이션 | 단순한 가공 조건 하에 작은 선박에서 공격적 액체의 측정 |
| 안테나 소재 | (선택적인) PP / PVDF |
| 측정 범위 | 35m |
| 측정 정확도 | 0.05%-0.1%F.S |
| 전원 공급기 | 24VDC (이회선, 4개 라인) |
| 매체 온도 | -40~+80C |
| 프로세스 접속 | 플랜지, 브라켓 (선택적) |
| 프로세스 압력 | - 0.1~0.3MPa |
| 보호 수준 | IP67 |
| 방폭 등급 | 엑스아 II CT6(optional) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
기록 : 사용자들을 위한 특정 요구 사항에 따른 것 주문 제작된 디자인 상품일 수 있습니다.
