제품 상세 정보:
|
| 모델: | NYRD-PB-B | 트랜스미트 주파수: | 26GHz |
|---|---|---|---|
| 반향 샘플링: | 100 번 / Ｓ | 범위: | 40M |
| 정확도: | 0.05%~0.1%F.S | 신호 출력: | 4...20mA/HART |
| 프로세스 온도: | -40~+130C | 프로세스 압력: | - 0.1~2.0MPa |
| 하이 라이트: | 나사산 레이더 준위 전송기,평판 레이더 준위 변환기,4선 PTFE 레이더 레벨 스위치 |
||

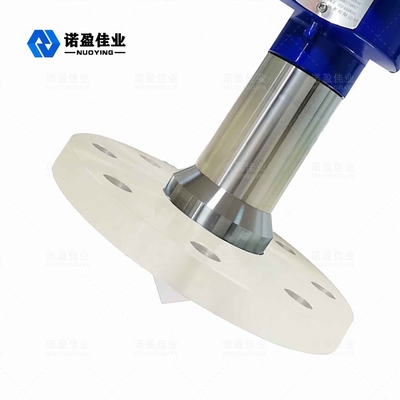

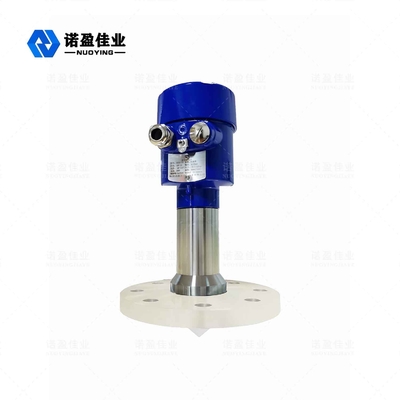

평판 레이더 준위 전송기 4선 PTFE NYRD-PB-B 4Mpa 나사산
PTFE NYRD-PB-B 평판 레이더 준위 전송기 작동원리
레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다.비점착성 - 고체 재료에서 최소 면 장력이고, 어떠한 물질도 고수하지 않습니다. 펄스가 측정된 매체의 표면을 접촉한 후, 그것은 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환됩니다 .내후성 - 플라스틱의 최고 노화 인생을 가집니다.
다음이 그림으로서 나타납니다
지는 A.Range, B.High 조정(20mA) C.Blind 구역이 정렬시킨 낮은 조정 (4mA)
측정을 위한 참조면 : 스레드의 바닥 표면 또는 플랜지의 밀봉면.
PTFE NYRD-PB-B 평판 레이더 준위 전송기 기술적인 매개 변수
| 모델 | NYRD-PB-B | ||||
| 전형적인 애플리케이션 | 스팀, 안개, 거품, 강한 부식, 결정화, 농축, 접착, 기타 등등. | ||||
| 트랜스미트 주파수 | 26GHz | ||||
| 반향 샘플링 | 100 번 / Ｓ | ||||
| 안테나 소재 | PTFE+304 | PTFE | |||
| 범위 | 40m | ||||
| 정확도 | 0.05%~0.1%F.S | ||||
| 공급 전력 | 24VDC(Two-wire,Four-wire), 220V AC | ||||
| 힘 | 3W | ||||
| 신호 출력 | 4...20mA/HART | ||||
| 프로세스 온도 | -40~+130C | ||||
| 프로세스 압력 | - 0.1~2.0MPa | ||||
| 프로세스 접속 | 브라켓, 플랜지 (선택적) | ||||
| 전기 인터페이스 | M20×1. 5, 12 "NPT | ||||
| 보호 클래스 | IP 67 | ||||
| 방폭 등급 | (선택적인) ExiaIICT6 Ga, ExdIICT6 Gb | ||||
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
