제품 상세 정보:
|
전형적인 애플리케이션: | 유동적, 높은 과정 온도 액체 | 측정 범위: | 35m |
---|---|---|---|
매체 온도: | -40~+300C | 전기 인터페이스: | M20×1.5, 1/2 NPT |
전원 공급기: | 24VDC (이회선, 4개 라인) | 프로세스 접속: | (선택적인) 플랜지 |
프로세스 압력: | - 0.1~4.0MPa | ||
하이 라이트: | 유동적 측정 레이더 준위 전송기,35m 레이더 탱크 레벨 센서,GWR 준위 전송기 6GHz |

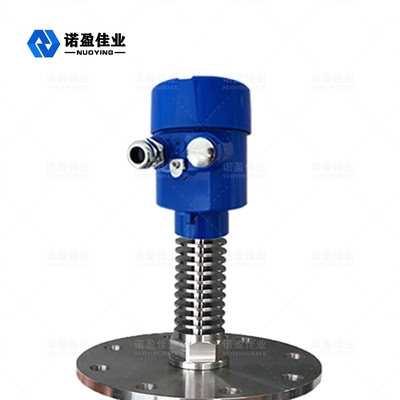

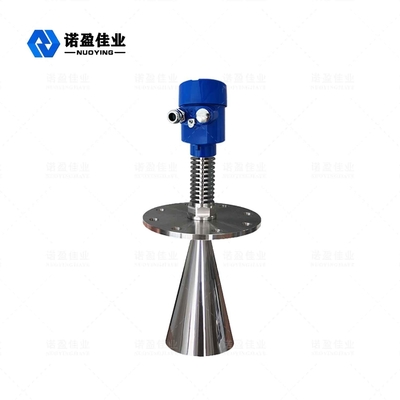

정확도 측정 35m 유동적 NYRD803S 6GHz 레이더 준위 전송기
원리로 일하는 NYRD803S 6GHz 레이더 준위 전송기
레이더 파는 광속에 이동합니다. 실행 시간은 전자 부품에 의해 레벨 신호로 변환될 수 있습니다. 특별한 시간 확장방법은 단기간 이내에 안정적이고 정확한 측정을 보증합니다.
심지어 설내 반향의 경우에 복잡한 운영 상태 하에, 수준 반향은 정확하게 최근 마이크로 프로세서 기술과 소프트웨어 디버깅에 의해 분석될 수 있습니다.
입력 :
안테나는 반영된 미소펄스를 받고, 그들을 전자 회로로 전송합니다. 마이크로프로세서는 이 신호를 처리하고, 물질의 표면적으로 미소펄스에 의해 생산된 반향을 확인합니다. 정확한 에코 신호 식별은 펄스 소프트웨어에 의해 행해지고 정확도가 밀리미터 수준을 이를 수 있습니다.
재료 표면으로부터의 거리 D 펄스 시간 여행 T에 비례합니다 :
D=C×T/2 (C가 광속입니다)
빈 탱크의 거리 E가 알려지기 때문에, 수준 L는 다음과 같습니다 :
L=E-D
출력 :
비어 있는 탱크 높이 E (= 영점), 가득 찬 탱크 높이 F (= 전체 눈금)과 약간의 응용 매개 변수에 들어감으로써 설정됩니다. 자동적으로 4-20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 기구를 적응시킬 것입니다.
NYRD803S 6GHz 레이더 준위 전송기 기술적인 매개 변수
전형적인 애플리케이션 | 유동적, 높은 과정 온도 액체 |
안테나 소재 | 304(optional) |
측정 범위 | 35m |
전원 공급기 | 24VDC (이회선, 4개 라인) |
매체 온도 | -40~+300C |
프로세스 압력 | - 0.1~4.0MPa |
프로세스 접속 | (선택적인) 플랜지 |
측정 정확도 | 0.05%-0.1%F.S |
보호 수준 | IP67 |
방폭 등급 | 엑스아 II CT6 |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
NYRD803S 6GHz 레이더 준위 전송기 설계 특성
1.그것은 진보적 전자 레인지 처리 기술과 유일한 반향 발견 반향 처리 기술을 채택합니다. 이 제품은 다양한 복잡한 근무 조건에 적용될 수 있습니다.
2.그것의 가짜에코 학습 기능은 정확하게 기구가 정확 측정 결과의 결과를 초래한 다양한 잘못된 에코 조건 하에 사실인 반향을 확인할 수 있게 합니다.
3.다양한 프로세스 접속 방식과 검출 요소 종류는 고객 요구 사항에 따라 맞춤화될 수 있습니다.
4.펄스 워킹 모드를 사용할 때, 제품은 극단적으로 낮은 방사 전력을 가지고, 신체와 환경에 대한 피해 없이 다양한 금속과 비금속 용기에 설치될 수 있습니다.
기록 : 사용자들을 위한 특정 요구 사항에 따른 것 주문 제작된 디자인 상품일 수 있습니다.
