| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYRD801 |
| MOQ: | 1 PC |
| 가격: | $450 to $1700 /pcs |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000 pcs/ 프리 달 |

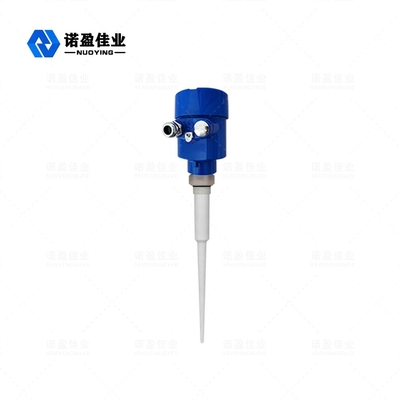

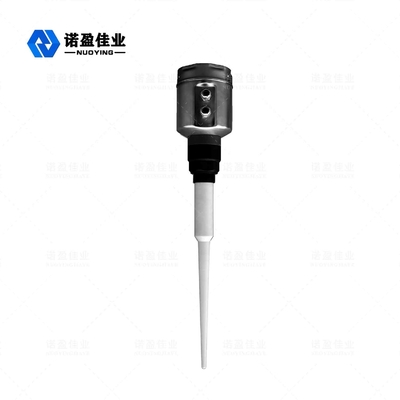

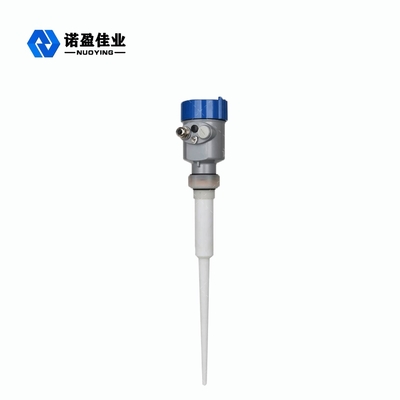

뜨거운 판매 4-20mA 액체 6GHz NYRD801 레이더 액면계
원리로 일하는 6GHz NYRD801 레이더 액면계
매우 저 에너지와 매우 짧은 마이크로파 펄스는 안테나 시스템을 통하여 전해지고 받아들입니다. 레이더 파는 광속에 이동합니다.실행 시간은 전자 부품을 통하여 레벨 신호로 변환될 수 있습니다. 특별한 시간 확장방법은 매우 짧은 시간에 안정적이고 정확한 측정을 보증할 수 있습니다. 가짜에코가 있을지라도 복잡한 근무 조건 하에, 소재 레벨의 반향은 정확하게 최근 마이크로 프로세서 기술과 소프트웨어 디버깅에 의해 분석될 수 있습니다.
입력 :
안테나는 반영된 극소 펄스를 받고, 그것을 전자 회로로 전송합니다. 마이크로프로세서는 신호를 처리하고, 재료 표면 위의 극소 펄스에 의해 발생된 반향을 확인합니다. 정확한 에코 신호 인식은 펄스 소프트웨어에 의해 완료되고 정확도가 밀리미터 수준을 이를 수 있습니다. 재료 표면으로부터의 거리 Ｄ 펄스 시간 여행 Ｔ에 비례합니다 : D=C×T/2 (Ｃ가 광속입니다)
빈 탱크의 거리 Ｅ가 알려지기 때문에, 소재 레벨 Ｌ는 다음과 같습니다 : L=E-D.
출력 :
그것은 비어 있는 탱크 높이 Ｅ (= 영점), 가득 찬 탱크 높이 Ｆ (= 전체 눈금)과 약간의 응용 매개 변수를 입력함으로써 설정됩니다. 자동적으로 4-20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 기구를 적응시킬 것입니다.
6GHz NYRD801 레이더 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 단순 공정으로 유동적입니다 |
| 제품 모델 | NYRD801 |
| 안테나 소재 | PTFE |
| 측정 범위 | 20m |
| 프로세스 접속 | 스레드 |
| 프로세스 온도 | -40~+130C |
| 프로세스 압력 | - 0.1~0.3MPa |
| 전원 공급기 | 24VDC (이회선, 4개 라인) |
| 정확도 | <0.1%F.S |
| 보호 수준 | IP67 |
| 방폭 등급 | 엑스아 II CT6 |
6GHz NYRD-801 레이더 액면계 설계 특성
1.고도 마이크로프로세서와 복잡한 응용 프로그램을 위한 유일한 반향 발견 반향 처리 기술.
2.매체를 접촉하는 유일한 레이더.
3.정확한 최고 정밀도로와 가장 측정 액체.
4.점착성있거나 매달리는 재료, 펄스 신호는 통과할 수 있고 측정에 영향을 미치지 않습니다.
5.신체 또는 환경에 대한 어떤 피해도 설치하지 않도록 쉽습니다.
6GHz NYRD801 레이더 액면계 어플리케이션 필드
1.발전소 : 석탄 더미, 날것 저탄조, 연료 저장고, 가스층, 배기 가스 클리닝 탬크.
2.유전 : 원유 저장조, 정제유 저장 탱크, 3상 분리대, 침전조, 오수 탱크, 원유-물경계면.
3.야금학 : 용광로, 철광석 저장고, 광석 파쇄기, 원료 저장고, 보조 소재 저장고.
4.화학 제품 : 원유 증류탑, 원료 저장고, 중간 저장고, 반응 탱크, 암모니아 탱크, 고체들 저장고, 분리대.
5.약품 : 한의학 저장 탱크, 분리대, 발효 탱크.
6.다릅니다 : 탱크, 시멘트, 종이, 물 처리와 기타를 섞기.
