제품 상세 정보:
|
| 측정 범위: | 80m | 케이스 소재: | 주물 알루미늄 건 |
|---|---|---|---|
| 안테나 소재: | 304 316L | 프로세스 접속: | 범용 플랜지, 클램프 및 브래킷은 선택 사항입니다. |
| 반향 샘플링: | 100 번 / Ｓ | 작동 온도: | -40~80C |
| 신호 출력: | 4...20mA/HART/RS485/Modbus... | 힘: | 3W |
| 하이 라이트: | 파라볼라 안테나 레이더 레벨 게이지,탱크 높이 측정 레이더 레벨 게이지,파라볼라 안테나 레이더 탱크 게이지 |
||

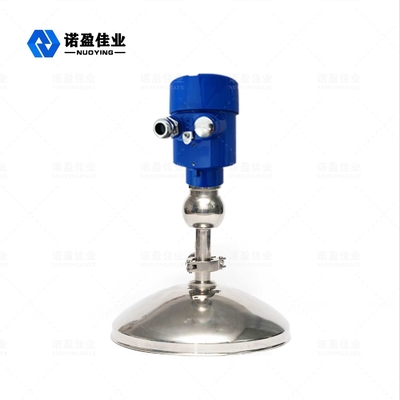

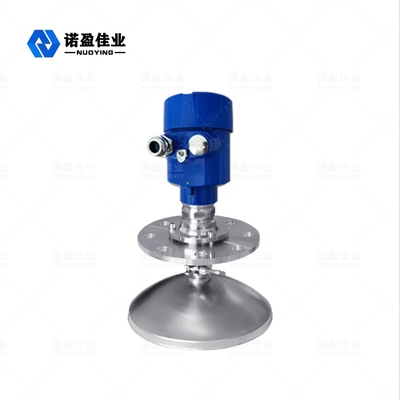

26GHz NYRD-810 레이더 액면계
NYRD-810 파라볼라 안테나 레이더 레벨 게이지는 탱크 소재 레벨의 높이 측정을 위해 사용됩니다.고주파 레이더 레벨 게이지의 안테나는 극단적으로 좁은 마이크로파 펄스를 분사합니다. 이 진동은 광속에 공간에서 퍼지고, 측정된 매체의 표면을 만납니다. 그것의 에너지의 일부는 똑같은 안테나에 의해 뒤로 반영되고 받아들입니다.
송신 펄스와 수용된 펄스 사이의 시간 간격은 안테나에서 측정된 매체의 표면까지 거리에 비례합니다. 전자파의 극단적으로 높은 전파 속도 때문에, 시간 간격은 송신 펄스와 수용된 펄스 사이에 초소형 (나노초 주문)과 확인하기가 어렵는 것 입니다. 26G 고주파 레이더 액면계는 더욱 안테나에서 측정된 매체의 표면까지 거리를 산정하기 위해, 정확하게 송신 펄스와 수용된 펄스 사이에 시간 간격을 확인할 수 있는 특별한 관계 대책 기술력을 사용합니다.
레이더 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 솔리드들, 먼지, 입자, 기타 등등을 모니터링하기 |
| 트랜스미트 주파수 | 26GHz |
| 정확도 | 3 밀리미터 |
| 범위 | 80m |
| 안테나 소재 | (선택적인) 304 316L |
| 반향 샘플링 | 100 번 / Ｓ |
| 프로세스 온도 | -40~130C |
| 주변습도 | 0~90% |
| 결의안 | 1 밀리미터 |
| 프로세스 접속 | 플랜지 또는 브라켓 설치 |
| 전기 인터페이스 | M20×1. 5, 12 "NPT |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
| 공급 전력 | (선택적인) 24V DC |
| 힘 | 3W |
| 방폭 등급 | ExiaIICT6(optional) |
| 보호 클래스 | IP67 |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
