제품 상세 정보:
|
정확도: | 1.5-3mm | 전원 공급기: | 24VDC 태양력 |
---|---|---|---|
범위: | 80m | 프로세스 접속: | 브라켓 설치 |
프로세스 온도: | -40~80C | 작동 온도: | -40~80C |
신호 출력: | HART/RS485/Modbus... | 힘: | 3W |
하이 라이트: | 고주파 레이더 준위 전송기,레이더 준위 전송기 20 mÅ RS485,RS485 레이더 탱크 레벨 센서 |

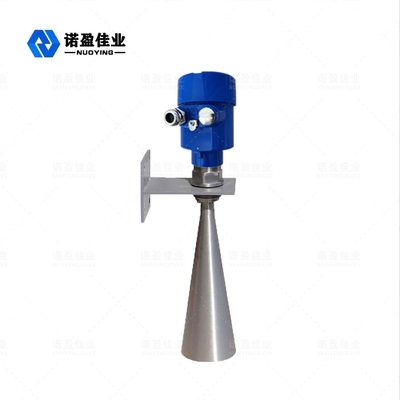

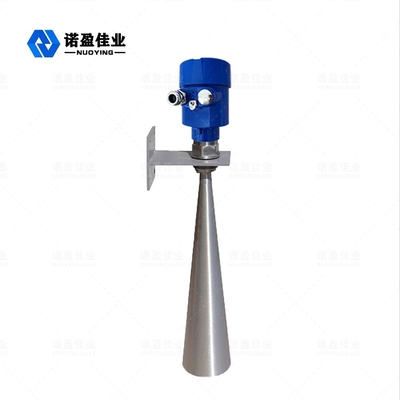

26GHz NYRD-SL 레이더 액면계
또한 수위 레이더로 알려진 NYRD-SL 레이더 액면계가 목표를 발견하기 위해 전자파를 사용하는 전자기기입니다. 그것의 주요 기능은 물 감독 모니터링, 하수 처리와 홍수 경보를 수행하는 것입니다. 주요 측정 윈칙은 펄스가 물 표면으로부터 회고했고, 시각 T를 기록한다는 것을 받는 레이더 수위 검지 안테나에서 레이더 펄스를 보내는 것입니다. 전자파의 전파 대기시간 C가 상수이기 때문에, 물 표면에 대한 거리 D 획득될 수 있습니다.
레이더 액면계 기술적인 매개 변수
전형적인 애플리케이션 | 강, 채널, 운하와 장애의 수위를 관찰하기 |
트랜스미트 주파수 | 26GHz |
정확도 | 1.5-3mm |
범위 | 30m 80m 120m |
안테나 소재 | (선택적인) 304 316L |
반향 샘플링 | 100 번 / S |
프로세스 온도 | -40~80C |
주변습도 | 0~90% |
결의안 | 1 밀리미터 |
프로세스 접속 | 브라켓 설치 |
전기 인터페이스 | M20×1. 5, 12 "NPT |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
공급 전력 | (선택적인) 24V DC 12V DC |
힘 | 3W |
사용 전류 | ≤10MA |
보호 클래스 | IP67 |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
레이더 액면계 작동원리
레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 펄스가 측정된 매체의 표면을 접촉한 후, 그것이 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 펄스 전파 속도가 극단적으로 빠르 (기 때문에 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환된다고, 전자파는 목표에 도달하고, 수신기에게 뒤로 반영됩니다. 거의 시간 잡히는 것은 즉석입니다).
레이더 액면계 설계 특성
레이더 액면계 어플리케이션 필드
