제품 상세 정보:
|
| 프로브 로드 길이: | 500 밀리미터 (필요에 따라 주문형인) | 전원 공급기: | (선택적인) 24VDC, 220VAC |
|---|---|---|---|
| 재료: | (선택적인) 316+ 세라믹 | 프로세스 접속: | 나사산, 플랜지된 (선택적인) 플랜지 |
| 프로세스 압력: | < 2=""> | 작동 온도: | > +260 'Ｃ |
| 보호 그레이드: | IP67 | 방폭 등급: | (선택적인) 엑스아 IICT6 |
| 하이 라이트: | 세라믹 프로브 RF 어드미턴스 레벨 스위치,RF 어드미턴스 레벨 스위치 500mm,500mm 어드미턴스 유형 레벨 센서 |
||

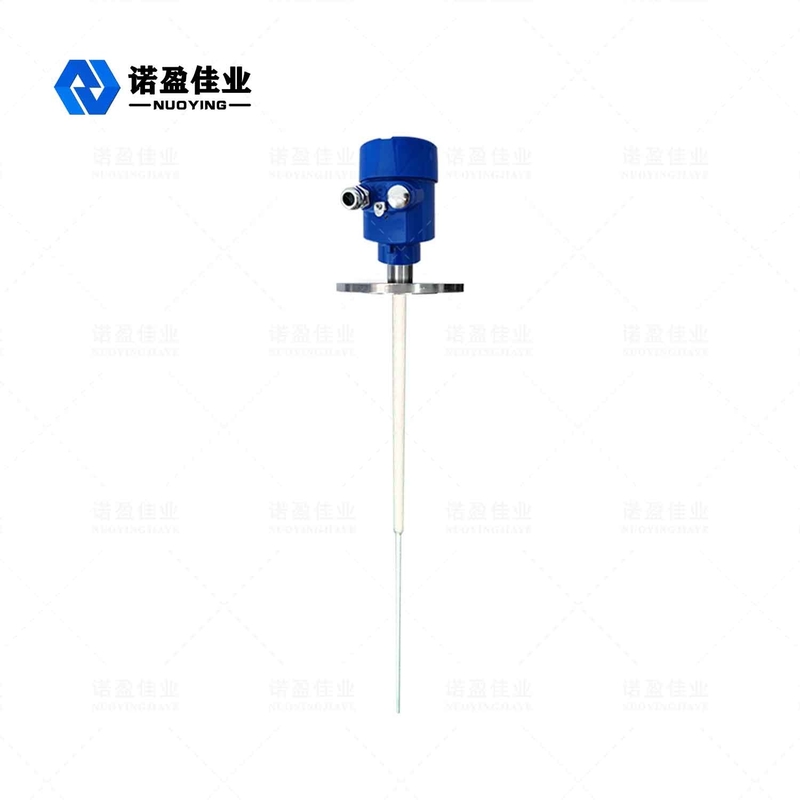

NYSP-L863(고온형)RF 어드미턴스 스위치
RF 어드미턴스 스위치는 종종 rf 어드미턴스 레벨 미터 또는 RF 어드미턴스 레벨 미터라고도 합니다.Rf 어드미턴스는 용량성에서 개발된 새로운 레벨 제어 기술로, 보다 안정적이고 정확하며 보다 광범위하게 적용할 수 있습니다.정전 용량 수준 기술의 업그레이드입니다.소위 rf 어드미턴스는 전기 임피던스의 역수에 대한 어드미턴스의 의미, 저항에 의한 요소, 용량성 성분, 통합된 지각 성분, 무선 주파수 또는 고주파 무선 스펙트럼, 그래서 무선 주파수 어드미턴스는 다음과 같이 이해될 수 있습니다. 어드미턴스는 고주파 전파로 측정됩니다.기기가 작동 중일 때 기기의 센서는 탱크 벽 및 측정된 매체와 함께 어드미턴스 값을 형성합니다.레벨이 변경되면 그에 따라 어드미턴스 값이 변경됩니다.회로부는 측정된 어드미턴스 값을 레벨 신호 출력으로 변환하여 레벨 측정을 실현합니다.
NYSP RF 어드미턴스 스위치기술적인 모수
| 애플리케이션 | 액체, 입자, 입자, 고체 위치 제어, 특히 높은 |
| 재료 | 316+ 세라믹(옵션) |
| 프로브 로드 길이 | 500mm(필요에 따라 사용자 정의 가능) |
| 전원 공급 장치 | 24VDC, 220VAC(옵션) |
| 공정 온도 | > +260 °C |
| 공정 압력 | < 2.0MPa |
| 프로세스 연결 | 나사산, 플랜지(옵션) |
| 시간 지연 | 0~30초 조정 가능 |
| 전력 손실 보호 | 열기, 닫기, 필드 전환 가능 |
| 출력 릴레이 | 이중 극, 이중 스로우(DPDT) 출력, 5A, 24V DC 또는 5A, 220VAC |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아 IICT6(옵션) |
※ 참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의할 수 있습니다!
RF 어드미턴스 레벨 스위치를 연결하기 전에 기기와 전원 공급 장치가 일치하는지 확인하십시오(예: 220VAC 기기 및 220VAC 전원 공급 장치).
A .Line 전원 공급 장치 유형(115VA.C 또는 230VA..C) AC 전원 라인 연결: 파이어 라인(H), 중간 라인(N) 및 접지 와이어(G), 와이어에 표준 검정색이 없으면 흰색, , 녹색 3 색, 리드를 혼동하지 않도록주의하십시오.참고: 접지는 반드시 접지되어야 합니다.
B .DC 전원 공급 장치(24VD.C)
24VDC 전원 라인 와이어 연결: 원래(H) 끝은 -24V(+)이고 원래(N) 끝은 공통 끝(-)이고 원래(G) 끝은 여전히 접지선(G)입니다. 참고: 그록신 처리해야 합니다.
C. 제어 릴레이의 연결
NYSP 유형 A 릴레이 출력 접점은 유형 C, 이중 극 이중 스로우의 두 그룹, 10A,115VA.C, 임피던스입니다.가벼운 낮은 인덕턴스 부하는 솔레노이드 밸브 또는 경보에 사용할 수 있습니다.무거운 인덕턴스 부하는 중간 릴레이로 구동해야 합니다.다음 그림은 포인트 레벨 제어 기능의 세 가지 공통 연결 모드를 보여줍니다.
