제품 상세 정보:
|
| 측정 범위: | 20m | 반향 샘플링: | 100 번 / Ｓ |
|---|---|---|---|
| 재료: | PFA | 프로세스 접속: | (선택적인) 플랜지 |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~260C |
| 전기 인터페이스: | M20×1. 5, 12 "NPT | 방폭 등급: | ExiaIICT6 Ga, ExdIICT6 Gb |
| 하이 라이트: | 40m 레이더 액체 레벨 센서,레이더 액체 레벨 센서 IP67,24VDC 유도 레이더 레벨 센서 |
||

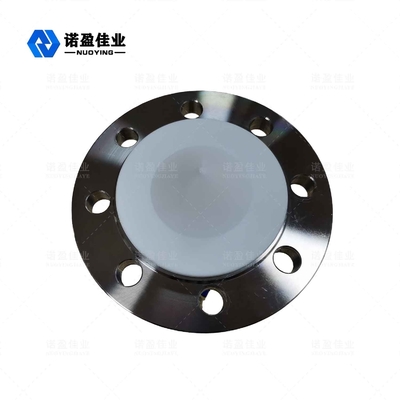

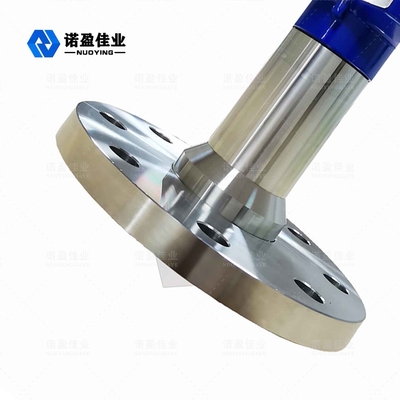

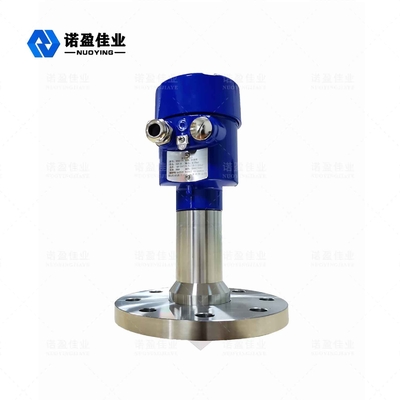

26GHz NYRD-PB-C 플랫 레이더 수준 미터
평판 레이더 레벨 미터는 최대 측정 거리가 40미터인 26GHz 고주파 레이더 레벨 측정기입니다.안테나는 더욱 최적화되었으며 새로운 고속 마이크로 프로세서는 고속 신호 분석 및 처리를 수행할 수 있으므로 기기는 증기, 거품, 먼지, 결정화, 응축 등과 같은 일부 복잡한 경우에 사용할 수 있습니다.
레이더 수준 미터기술적인 모수
| 모델 | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| 일반적인 응용 | 증기, 미스트, 거품, 강한 부식, 결정화, 결로, 접착 등 | ||||
| 전송 주파수 | 26GHz | ||||
| 에코 샘플링 | 100회/초 | ||||
| 안테나 재료 | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| 범위 | 40m | ||||
| 정확성 | 0.05%~0.1%FS | ||||
| 전원 공급 | 24VDC(2선,4선), 220V AC | ||||
| 힘 | 3W | ||||
| 신호 출력 | 4...20mA/HART/RS485/모드버스... | ||||
| 공정 온도 | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| 공정 압력 | -0.1~2.0MPa | ||||
| 프로세스 연결 | 브래킷, 플랜지(옵션) | ||||
| 전기 인터페이스 | M20×1.5, ½ "NPT | ||||
| 보호 등급 | IP 67 | ||||
| 방폭 등급 | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
레이더 레벨 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 방출합니다.펄스가 측정 매체의 표면에 닿은 후 다시 반사되어 안테나 시스템에 다시 수신되며 신호는 전자 회로 부분으로 전송되어 자동으로 레벨 신호로 변환됩니다(펄스 전파 속도가 매우 빠르기 때문에, 전자파가 목표물에 도달하여 수신기에 다시 반사되며 걸리는 시간은 거의 즉각적입니다.)
레이더 수준 미터설치 요구 사항
레이더 수준 미터잘못된 설치
