제품 상세 정보:
|
측정 범위: | 40m | 안테나 유형: | 평판 플레이트 유형 |
---|---|---|---|
애플리케이션: | 부식성 액체, 먼지, 입자 등 | 주파수 범위: | 2Process connection6GHz |
보호 그레이드: | IP67 | 작동 온도: | -40~260C |
신호 출력: | 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | -10-40bar |
하이 라이트: | 평판 레이더 준위 전송기,테플론 레이더 준위 전송기 4MPa,4MPa 피유도파 준위 전송기 |

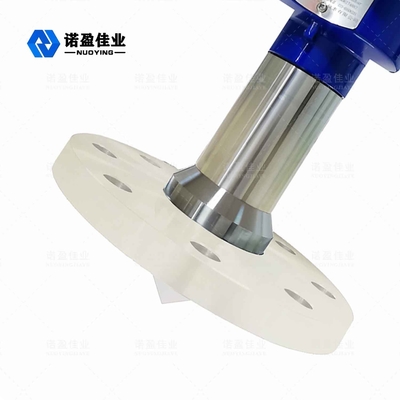

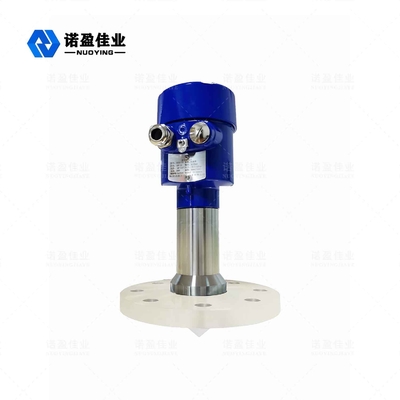

26GHz NYRD-PB-B 평평한 레이더 액면계
평패널 레이더 액면계는 40 미터의 최대 측정 거리와 26GHz 고주파 레이더 레벨 측정 기구입니다. 기구가 스팀, 거품, 재, 결정화, 결로, 기타 등등과 같은 약간의 복잡한 이유에서 사용될 수 있도록, 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 고속 신호 분석과 처리를 수행할 수 있습니다..
레이더 액면계 기술적인 매개 변수
모델 | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
전형적인 애플리케이션 | 스팀, 안개, 거품, 강한 부식, 결정화, 농축, 접착, 기타 등등. | ||||
트랜스미트 주파수 | 26GHz | ||||
반향 샘플링 | 100 번 / S | ||||
안테나 소재 | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
범위 | 40m | ||||
정확도 | 0.05%~0.1%F.S | ||||
공급 전력 | 24VDC(Two-wire,Four-wire), 220V AC | ||||
힘 | 3W | ||||
신호 출력 | 4...20mA/HART/RS485/Modbus... | ||||
프로세스 온도 | -40~+130C | -40~+130C | -40~+260C | -40~+130C | -40~+130C |
프로세스 압력 | - 0.1~2.0MPa | ||||
프로세스 접속 | 브라켓, 플랜지 (선택적) | ||||
전기 인터페이스 | M20×1. 5, 12 "NPT | ||||
보호 클래스 | IP 67 | ||||
방폭 등급 | ExiaIICT6 Ga, ExdIICT6 Gb |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
PTFE 물질을 사용하는 평패널 레이더 액면계 안테나, 일반적으로 플라스틱 국왕으로 알려진 PTFE (테플론 또는 PTFE)는 폴리머 화합물의 중합에 의해 테트라플로로에틸렌으로 구성됩니다, 그것이 가지고 있고 우수한 화확적 안정성,고 내식성, 봉합, 주유가 까다로운, 전기적 절연성이 아니고 좋은 안티-아그링 지구력, PTFE가 다음과 같은 특징을 가지고 있습니다 :
레이더 액면계 작동원리
레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 펄스가 측정된 매체의 표면을 접촉한 후, 그것이 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 펄스 전파 속도가 극단적으로 빠르 (기 때문에 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환된다고, 전자파는 목표에 도달하고, 수신기에게 뒤로 반영됩니다. 거의 시간 잡히는 것은 즉석입니다).
다음이 그림으로서 나타납니다
A.Range 설정, 낮은 조정 (4mA) B.High 조정(20mA) C.Blind 지대 범위
측정을 위한 참조면 : 스레드의 바닥 표면 또는 플랜지의 밀봉면.
기록 : 레이더 수준 타이밍을 사용할 때, 가장 높은 소재 레벨이 측정 블라인드 영역 (수치에서 C까지 보여진 지역)에 들어갈 수 없다는 것을 확인하세요.
레이더 액면계 설계 특성
◎ 안테나는 설치하도록 쉬운 크기에 작습니다 ; 비접촉 레이더, 어떤 웨어와 어떤 오염.
부식, 거품, 수증기, 온도와 압력 변화에 의해 영향을 받지 않은 ◎.
◎ 빔 각은 작고 에너지가 집중되며, 그것이 반향 능력을 향상되고, 간섭을 회피하기 위해 돕습니다.
◎ 측정 블라인드 영역은 더 작고 그것이 또한 작은 탱크 측정을 위한 좋은 결과를 성취할 수 있습니다.
◎ 더 좋은 성능을 위한 높은 신호대잡음비는 동요하는 상태 하에 편평해집니다.
