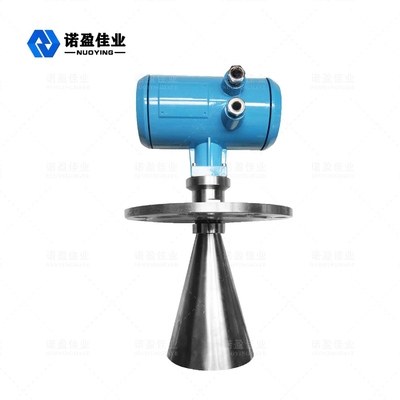

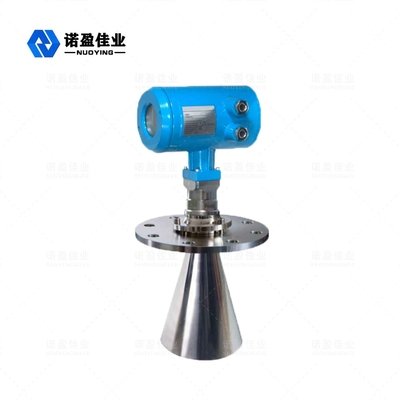

주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자

주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자
주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자 주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자

큰 이미지 :  주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자

제품 상세 정보:
원래 장소: 중국
브랜드 이름: NUOYINGJIAYE
인증: Explosion-proof certificate
모델 번호: NYRD803
결제 및 배송 조건:
최소 주문 수량: 1
가격: $350 to $1800
포장 세부 사항: 60cm×30cm×30cm,90cm×30cm×30cm, 수출 표준 포장
배달 시간: 7 작업 일수
지불 조건: 전신환
공급 능력: 100 PC/전 달

주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자

설명
측정 범위: 35m 전원 공급기: 24VDC
애플리케이션: 단단한 가공 조건 단순한, 유동적, 슬러리 케이스 소재: 주물 알루미늄 건
보호 그레이드: 디스플레이 계기 IP67, IP67 작동 온도: -40~130C
주파수 범위: 6.8GHz 프로세스 압력: -0.1-4MPa, - 1~40BAR
하이 라이트:

주조 알루미늄 레이더 레벨 미터

,

레이더 레벨 미터 20mA

,

20mA HART 레벨 송신기

NYRD803 스테인레스 스틸 하우징 지능형 레이더 레벨 미터 레벨 송신기

NYRD803 지능형 레이더 레벨 미터



레이더 수준 미터운영 중 원칙



저방출 에너지 펄스는 마이크로파 송수신 안테나 시스템에 의해 매우 짧습니다.빛의 속도로.실행 시간은 전자 부품의 레벨 신호로 변환될 수 있습니다.매우 짧은 연장 방식의 특별한 시간은 안정적이고 정확한 측정을 보장합니다.

복잡한 조건에서도 거짓 에코가 나타납니다.최신 마이크로 프로세싱 기술과 디버깅 소프트웨어의 도움으로 재료 레벨 에코를 정확하게 분석할 수 있습니다.



레이더 수준 미터기술적인 모수



애플리케이션

공정 조건 단순, 액체, 슬러리, 고체

예: 액체 저장 탱크;소다산 저장 탱크;슬러리 탱크;고체 입자;소형 탱크

측정 범위 35m
재료 304,316(선택 사항)
피팅 과정 플랜지(선택 사항),
공정 온도 -40-130℃
공정 압력: -1~40bar, -0.1~4MPa
반복성 ± 3mm
정확성 < 0.1%
주파수 비율 제한 6.8GHz
방폭 EXiaIICT6
보호 등급 IP67
신호 출력 4-20mA, 4-20mA/HART(2선/4선)
전원 공급 장치 24VDC



 메모:제품따라 맞춤형~로특정 요구 사항사용자!



레이더 수준 미터디자인 특징



◎ 레벨 미터의 NYRD803은 액체, 슬러리 및 펠렛, 압력 변화의 연속 비접촉 측정에 적합합니다.불활성 가스 및 휘발성 상황의 존재
마이크로파 펄스 측정 방법을 사용하면 빈번한 산업 대역 내에서 정상적으로 작동 할 수 있습니다.낮은 에너지 빔의 경우 다양한 금속, 비금속 용기 또는 파이프에 설치할 수 있으며 인간과 환경에 해를 끼치 지 않습니다.

레이더 수준 미터설치 요구 사항



최적화된 설치 옵션

  • 안테나 크기: 안테나 크기가 클수록 웨이브 빈 각도가 작아지고 방해파 에코가 약해집니다.
  • 안테나 조정: 안테나를 최적화된 측정 위치로 조정합니다.
  • 유도파관: 유도파관은 간섭파 에코를 피하기 위해 사용됩니다.



주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자 0



탱크 내부에 NYRD803 설치


표준 설치:

  • 안테나는 탱크 벽 쪽으로 기울일 수 없습니다.
  • 혼 안테나는 설치 단관 외부로 확장해야 합니다.그렇지 않으면 안테나 연장 파이프를 사용해야 합니다.
  • 혼 안테나는 수직으로 조정되어야 하며, 빈이 탱크 벽을 향하지 않도록 하십시오.



주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자 1



레이더 수준 미터측정 조건


주목



  • 측정 범위는 파동 빔이 탱크 바닥에 닿는 지점부터 계산하지만 특수한 조건하에서 탱크 바닥이 오목하거나 테이퍼져 있는 경우 물질 레벨이 이 지점보다 낮을 때 측정이 불가능합니다.
  • 매체가 중저전기상수인 경우 저수위일 때 탱크 바닥에 보이므로 이제 측정 정밀도를 확보하기 위해 세로 위치를 낮은 높이 C 위치로 설정하는 것이 좋습니다.
  • 이론상으로는 안테나의 끝점까지 도달이 가능하지만 부식 및 부착의 영향을 고려하여 측정 범위의 최종값은 안테나 끝단에서 100mm 떨어진 지점에 있어야 합니다.
  • 오버플로 방지를 위해 사각 지대에 추가된 안전 거리를 정의할 수 있습니다.
  • 민.측정 범위는 안테나와 관련이 있습니다.
  • 다양한 농도 조건에서 거품은 마이크로파를 흡수하고 반사할 수 있지만 특정 조건에서는 측정이 가능합니다.



주조 알루미늄 레이더 레벨 미터 20mA HART 슬러리 고체 입자 2
