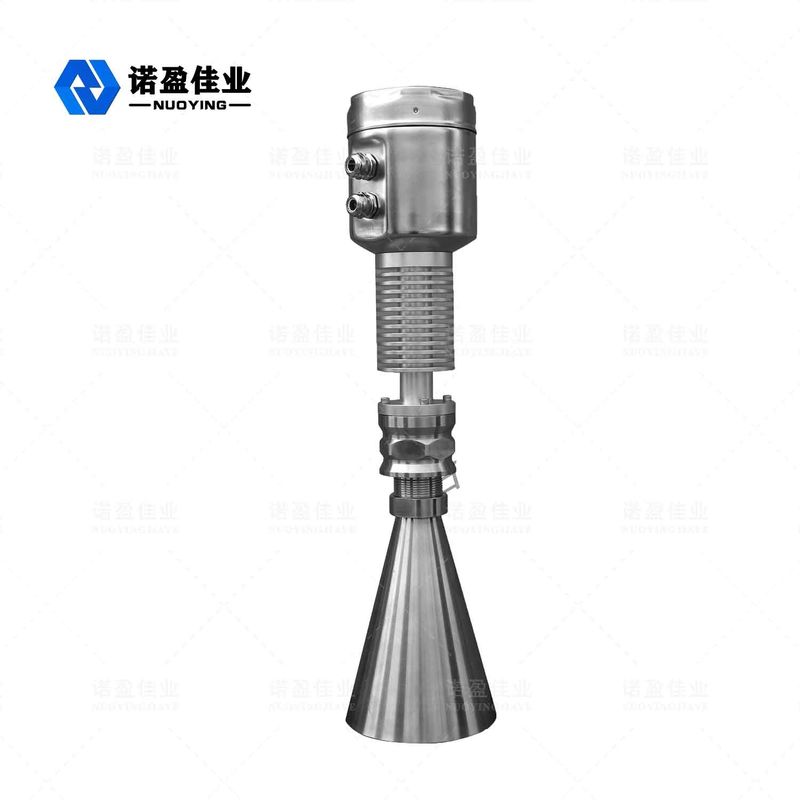

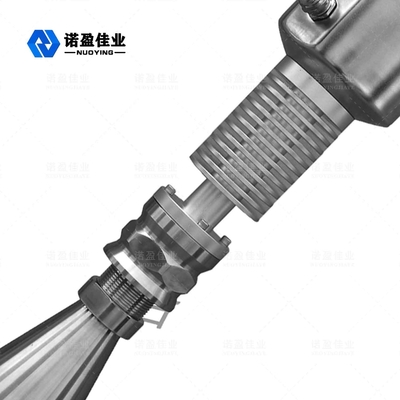

NYRD803 지적 레이더 액면계

레이더 액면계 작동원리

소량 방출 에너지는 매우 짧은 전자 레인지 송수신 안테나 시스템을 통하여 맥박이 뜁니다. 광속으로. 실행 시간은 레벨 신호의 전자 부품으로 변환될 수 있습니다. 매우 짧은 확장방법을 위한 특별한 시간은 안정적이고 정확한 측정을 보증합니다.
가짜에코가 있을지라도, 최근 마이크로-가공으로 기술과 소프트웨어 디버깅은 정확하게 소재 레벨 반향을 분석할 수 있습니다.

입력

안테나는 반영된 마이크로파 펄스를 받고, 전자 회로로 전송했습니다, 마이크로프로세서가 이 신호를 처리하고 물질 표면 에코에서 발생한 미소펄스를 확인합니다. 밀리미터 정확도까지 완성된 지능적 소프트웨어에 의한 정확한 에코 신호 인식. 재료 표면으로부터의 거리 Ｄ와 펄스 교통 시각 Ｔ는 다음에 비례합니다 :

D=C×T/2
Ｃ가 광속인 곳
빈 탱크 Ｅ의 거리가 알려지기 때문에, 그리고 나서 수준 Ｌ는 다음과 같습니다 :
L=E-D

출력

(= 전체 눈금) 빈 탱크, 가득 찬 탱크 높이 Ｆ의 높이 Ｅ (= 제로)과 변수를 정하기 위한 약간의 적용에 들어감으로써, 응용 매개 변수는 환경을 측정하기 위해 자동적으로 악기를 적응시킬 것입니다. 4-20mA 출력에 해당됩니다.

레이더 액면계 설계 특성

◎ 액면계의 NYRD803은 액체, 슬러리와 환약의 연속적인 비콘택 측정에 적합하고, 압력 변형입니다 ; 불활성 기체류와 일촉즐발의 상황 이 존재
◎ 사용은 펄스 측정 방법을 전자레인지로 가열합니다, 그것이 빈번한 산업계의 밴드 이내에 정상적으로 작용될 수 있습니다 . 더 낮은 에너지 빔을 위해 다양한 금속, 비금속 용기 또는 파이프, 인간들과 환경에 대한 어떤 피해에 설치될 수 없습니다.

레이더 액면계 설치 조건

설치 기술

외벽부터 설치된 짧은 관의 외벽까지 추천된 거리(1) :

• 탱크 벽으로부터의 거리 :탱크 직경, 분 중 1/6. 거리는 200 밀리미터입니다
• 소재 공급 저장고(4) 이상 설치하도록 허용됩니다
• 센터에 설치되는 경우에, 중심 위치(3)에서 설치하도록 허용되어 그것은 ｍÅ 의사파 반향을 야기시킬 것입니다, 한류 반향과 원인 신호 손실을 중단합니다.
• 만약 계측기와 탱크의 벽 사이의 거리가 확보될 수 없으면, 탱크 벽 위의 매체가 계측기 디버깅, 의사파 반향 동안, 의사파 반향이 구해지지 않게 하는 부착된 야기시키기 일 것입니다.

탱크 안에 있는 설치

• 그리고 나서 신호 파형 빔 이내에 (1) 리밋 스위치, 온도 센서, 기타 등등을 설치할 물질을 따르기를 회피하세요
• 대칭 위치 (2)는 벨소리, 가열 코일, 앞치마, 기타 등등을 진공기기로 청소합니다.
• (1)(2) 간섭 재료가 있다면, 측정에 대하여 안내를 받는 파 튜브를 적용하 세요.

최적화된 설치 옵션

• 안테나 크기 : 더 크게 안테나 크기는 있을수록, 더 작게 물결 콩 각이 있고 중단 물결 반향이 더 약할 것입니다.
• 안테나 조정 : 최적화된 측정 위치에 안테나를 맞추세요.
• 안내를 받는 파 튜브 : 튜브가 익숙한 피유도파는 간섭파 반향을 회피합니다.

탱크 안에 있는 NYRD803 설치

표준 설치 :

• 안테나는 탱크 벽쪽으로 기울어질 수 없습니다.
• 혼 안테나는 설치미술 짧은 관의 밖에 확장되어야 합니다 ; 그렇지 않았다면 안테나 신축관은 사용되어야 합니다.
• 혼 안테나는 있어야 하고 수직이기 위해 조정되고 콩이 탱크 벽을 가리키게 하지 않습니다.

레이더 액면계 측정 조건

관심

• 파동 비임이 탱크의 바닥을 접촉하지만, 그러나 특별 조항 하에, 탱크의 바닥이 오목하거나 끝이 좁아지면, 소재 레벨이 이 포인트 보다 낮을 때 측정하는 것은 가능하지 않은 포인트로부터의 측정 범위 총수.
• 만약 매체가 낮은 매체 전기 상수이면, 그것이 낮은 액체 레벨에 있을 때, 그것은 지금 계측 정밀을 확보하기 위해, 탱크의 바닥에 눈에 보입니다, 우리가 세이로 자리를 낮은 높이 Ｃ 자리에 설정하는 것을 제안합니다.
• 이론적으로, 측정을 위한 안테나의 팁 포인트 그러나 부식과 고수, 측정 범위의 최종값의 영향이 안테나의 팁에서 포인트 100 밀리미터 방법에 있어야 하는 것을 고려하는 것 도달하는 것은 가능합니다
• 오버 플로우 방지를 위해, 우리는 거리가 블라인드 영역을 덧붙였다는 것을 안전한 것 규정할 수 있습니다.
• 민. 측정 범위는 안테나와 관련됩니다.
• 다른 농도 조건 하에, 거품은 전자 레인지를 흡수하고 반영할 수 있지만, 그러나 특정 조건 하에서, 그것이 측정할 수 있습니다.
