제품 상세 정보:
|
| 측정 범위: | 35m | 정확도: | < 0=""> |
|---|---|---|---|
| 케이스 소재: | 스테인리스 스틸 케이스 | 프로세스 접속: | (선택적인) 플랜지, |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~130C |
| 신호 출력: | 4-20mA/HART/RS485/Modbus | 프로세스 압력: | - 1~40BAR |
| 하이 라이트: | SS304 레이더 레벨 송신기,산성 레이더 레벨 송신기 24VDC,24VDC 레이더 수위 센서 |
||

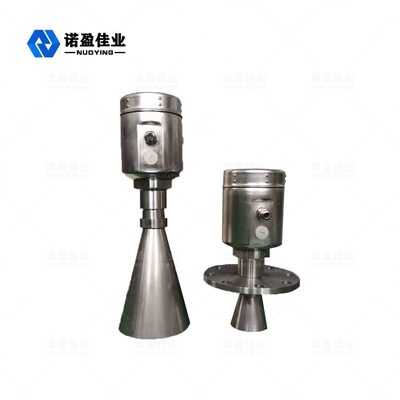

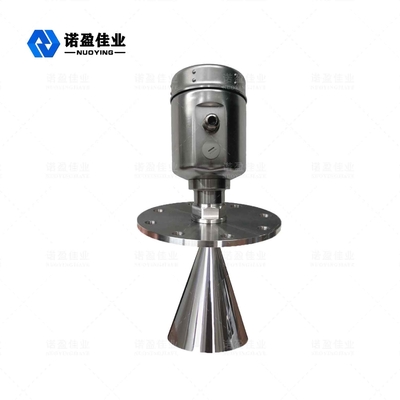

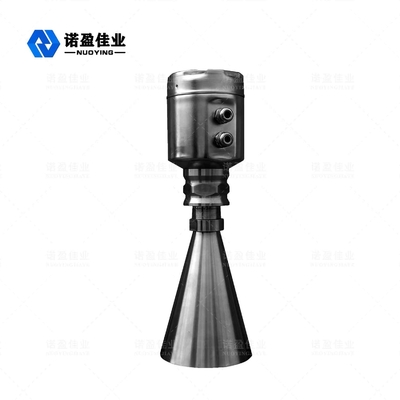

NYRD803 스테인레스 스틸 하우징 지능형 레이더 레벨 미터 레벨 송신기
NYRD803 지능형 레이더 레벨 미터
레이더 수준 미터운영 중 원칙
매우 짧은 마이크로파 송신 및 수신 안테나 시스템을 통한 낮은 방출 에너지 펄스.빛의 속도로.실행 시간은 레벨 신호의 전자 부품으로 변환될 수 있습니다.매우 짧은 연장법을 위한 특별한 시간은 안정적이고 정확한 측정을 보장합니다.
조건이 더 복잡한 경우에도 잘못된 에코가 있으며 최신 마이크로 처리 기술과 디버깅 소프트웨어를 사용하여 재료 수준 에코를 정확하게 분석할 수 있습니다.
레이더 수준 미터기술적인 모수
| 애플리케이션 |
공정 조건 단순, 액체, 슬러리, 고체 예: 액체 저장 탱크;소다산 저장 탱크;슬러리 탱크;고체 입자;소형 탱크 |
| 측정 범위 | 35m |
| 재료 | 304,316(선택 사항) |
| 피팅 과정 | 플랜지(선택 사항), |
| 공정 온도 | -40-130℃ |
| 공정 압력: | -1~40bar, -0.1~4MPa |
| 반복성 | ± 3mm |
| 정확성 | < 0.1% |
| 주파수 비율 제한 | 6.8GHz |
| 방폭 | EXiaIICT6 |
| 보호 등급 | IP67 |
| 신호 출력 | 4-20mA, 4-20mA/HART(2선/4선) |
| 전원 공급 장치 | 24VDC |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
입력
안테나는 반사된 마이크로파 펄스를 수신하여 전자 회로로 전송하고 마이크로프로세서는 이 신호를 처리하고 재료 표면 에코에서 생성된 마이크로 펄스를 식별합니다.지능형 소프트웨어에 의한 올바른 에코 신호 인식은 밀리미터 정확도까지 완료됩니다.재료 표면으로부터의 거리 D와 펄스 이동 시간 T는 다음에 비례합니다.
D=C×T/2
여기서 C는 빛의 속도
빈 탱크 E의 거리를 알고 있으므로 레벨 L은 다음과 같습니다.
L=ED
산출
빈 탱크의 높이 E(= 0), 전체 탱크 높이 F(= Full Scale) 및 매개변수를 설정하는 일부 응용 프로그램을 입력하면 응용 프로그램 매개변수가 환경을 측정하도록 기기를 자동으로 조정합니다.4-20mA 출력에 해당합니다.
레이더 수준 미터디자인 특징
◎ 레벨 미터의 NYRD803은 액체, 슬러리 및 펠렛, 압력 변화의 연속 비접촉 측정에 적합합니다.불활성 가스 및 휘발성 상황의 존재
◎마이크로파 펄스 측정 방법을 사용하면 빈번한 산업 대역 내에서 정상적으로 작동 할 수 있습니다.낮은 에너지 빔의 경우 다양한 금속, 비금속 용기 또는 파이프에 설치할 수 있으며 인간과 환경에 해를 끼치 지 않습니다.
레이더 수준 미터설치 요구 사항
설치 설명
설치된 단관의 벽에서 외벽까지의 권장 거리(1):
탱크 내부 설치
