제품 상세 정보:
|
측정 범위: | 20m | 전원 공급기: | 24VDC |
---|---|---|---|
재료: | (선택적인) PFA, PTFE | 프로세스 접속: | 나사산, 플랜지 (선택적), |
케이스 소재: | 스테인리스 스틸 케이스 | 작동 온도: | -40~130C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | - 10~40bar |
하이 라이트: | NYRD801 지적 레이더 액면계,레이더 액면계 스테인레스 강,스테인레스 강 지적 준위 전송기 |

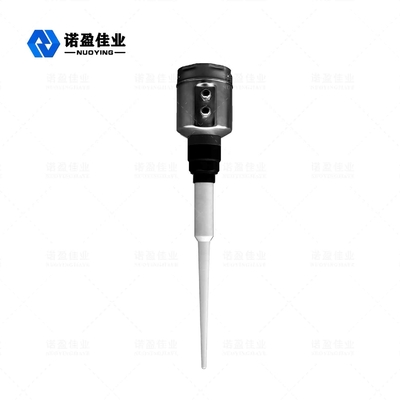

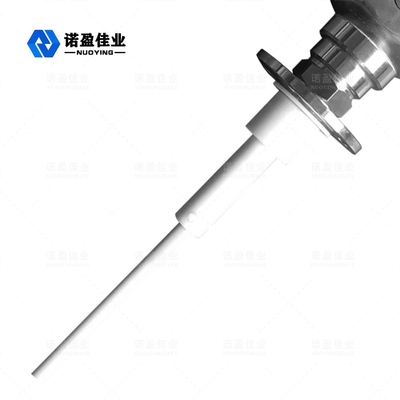

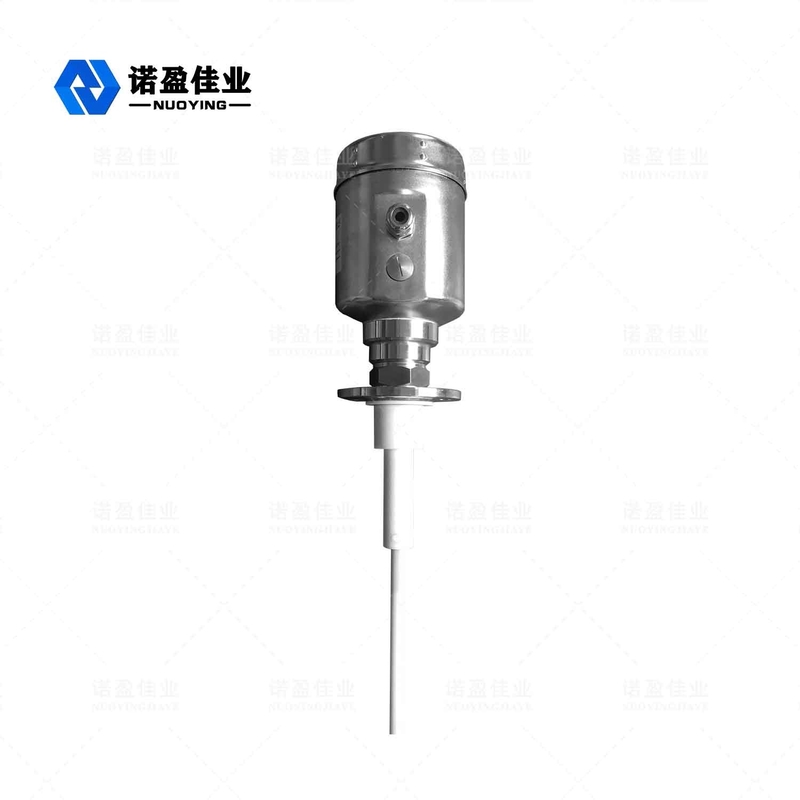

NYRD801 지적 레이더 액면계
레이더 액면계 작동원리
소량 방출 에너지는 매우 짧은 전자 레인지 송수신 안테나 시스템을 통하여 맥박이 뜁니다. 광속으로. 실행 시간은 레벨 신호의 전자 부품으로 변환될 수 있습니다. 매우 짧은 확장방법을 위한 특별한 시간은 안정적이고 정확한 측정을 보증합니다.
가짜에코가 있을지라도, 최근 마이크로-가공으로 기술과 소프트웨어 디버깅은 정확하게 소재 레벨 반향을 분석할 수 있습니다.
입력
안테나는 반영된 마이크로파 펄스를 받고, 전자 회로로 전송했습니다, 마이크로프로세서가 이 신호를 처리하고 물질 표면 에코에서 발생한 미소펄스를 확인합니다. 밀리미터 정확도까지 완성된 지능적 소프트웨어에 의한 정확한 에코 신호 인식. 재료 표면으로부터의 거리 D와 펄스 교통 시각 T는 다음에 비례합니다 :
D=C×T/2
C가 광속인 곳
빈 탱크 E의 거리가 알려지기 때문에, 그리고 나서 수준 L는 다음과 같습니다 :
L=E-D
출력
(= 전체 눈금) 빈 탱크, 가득 찬 탱크 높이 F의 높이 E (= 제로)과 변수를 정하기 위한 약간의 적용에 들어감으로써, 응용 매개 변수는 환경을 측정하기 위해 자동적으로 악기를 적응시킬 것입니다. 4-20mA 출력에 해당됩니다.
레이더 액면계 기술적인 매개 변수
애플리케이션 |
단단한 가공 조건 단순한, 부식성 액체, 슬러리 예 :유동적 물 축열조 ; 소다 산 저장 탱크 ; 슬러리 탱크 ; 고체 입자 ; 작은 탱크 |
측정 범위 | 20m |
재료 | (선택적인) PFA, PTFE |
피팅 공정 | 나사산, (선택적인) 플랜지, |
프로세스 온도 | -40-130C |
절차 압력 : | -1~20bar,-0.1~2MPa |
반복성 | ± 3 밀리미터 |
정확도 | < 0=""> |
주파수 비율 제한 | 6.8GHz |
방폭 | EXiaIICT6 |
보호 그레이드 | IP67 |
신호 출력 | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) |
전원 공급기 | 24VDC |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
레이더 액면계 설계 특성
◎ 액면계의 NYRD801은 액체, 슬러리와 환약의 연속적인 비콘택 측정에 적합하고, 압력 변형입니다 ; 불활성 기체류와 일촉즐발의 상황 이 존재
◎ 사용은 펄스 측정 방법을 전자레인지로 가열합니다, 그것이 빈번한 산업계의 밴드 이내에 정상적으로 작용될 수 있습니다 . 더 낮은 에너지 빔을 위해 다양한 금속, 비금속 용기 또는 파이프, 인간들과 환경에 대한 어떤 피해에 설치될 수 없습니다.
레이더 액면계 설치 조건
탱크 안에 있는 설치
최적화된 설치 옵션
탱크 안에 있는 NYRD801 설치
표준 설치 :
