제품 상세 정보:
|
| 측정 범위: | 케이블 30m ; 동축 6m, 막대를 답니다 | 프로세스 압력: | -10-40bar |
|---|---|---|---|
| 안테나 소재: | (선택적인) 304,316L | 프로세스 접속: | (선택적인) 플랜지, |
| 주택 보호 그레이드: | IP68 | 작동 온도: | -40~130C,-40~250C |
| 신호 출력: | 4-20mA / 하트 (2선 와이어 / 4선) | 응답 속도: | : 0.2S (실제 사용량에 따라서) |
| 하이 라이트: | NYRD703 유도파 레벨 송신기,유도파 레벨 송신기 316L,316L gwr 레벨 송신기 |
||

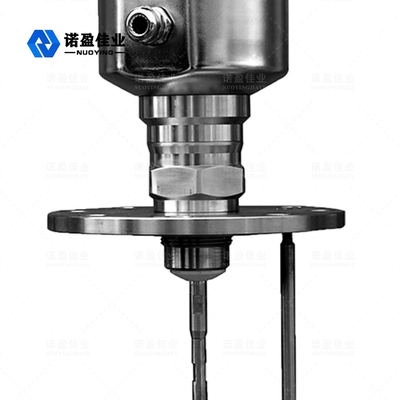

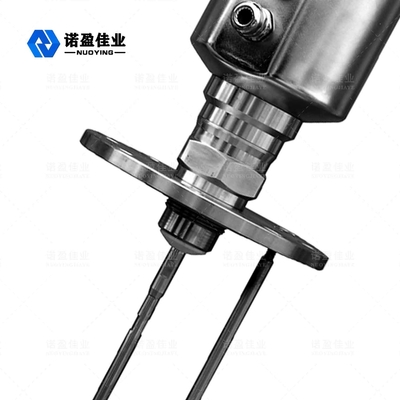

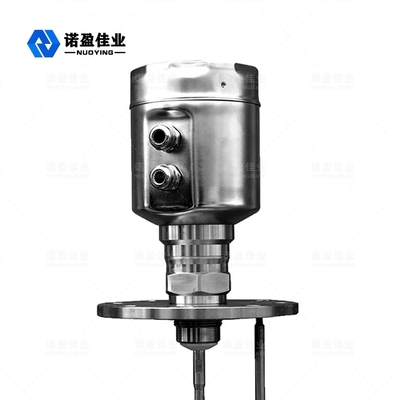

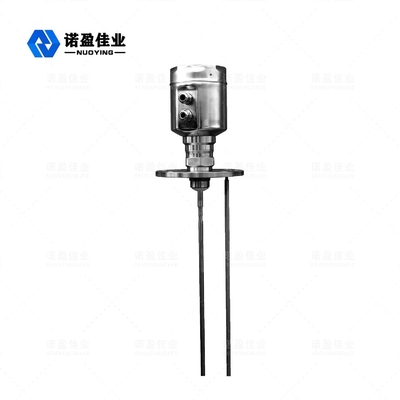

NYRD703(스테인리스 스틸) 1.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 미터는 시간 영역 반사(TDR) 원리에 기반한 레벨 미터입니다.레이더 레벨 게이지의 전자기 펄스는 강철 케이블이나 프로브를 따라 빛의 속도로 전파됩니다.레벨 미터의 펄스 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.송신기와 측정된 매체의 표면 사이의 거리는 해당 기간 동안 펄스의 전파 시간에 비례하고 액면 높이가 계산됩니다.
레이더 수준 미터기술적인 모수
| 매개변수 |
주파수: 100MHZ-1.8GHZ 측정 범위:-케이블: 0-30m;막대, 동축: 0-6m 반복성: ± 3mm 해상도: 1mm 샘플링: 에코 55개 샘플/초 응답 속도: 0.2S(실제 사용량에 따라 다름) 출력 전류 신호: 4-20mA 정확도: <0.1% |
| 통신 인터페이스 | HART 통신 프로토콜 |
| 프로세스 연결 |
G1-1/2 플랜지 DN50, DN80, DN100, DN150 |
| 공정 압력 | -1 ~ 40bar |
| 힘 |
전원: 24VDC(± 10%), 리플 전압: 1Vpp 소비 전력: 최대 22.5mA |
| 환경 조건 | 온도 -40 ℃ ~ +80 ℃ |
| 주택 보호 등급 | IP68 |
| 폭발 수준 | EXiaIICT6 |
| 계측 전원 공급 장치 및 신호 출력 배선 연결 |
2심 차폐 케이블 공유 케이블 입구: 2 M20 × 1.5(케이블 직경 5 - 9mm) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
Guided Wave Radar는 시간 여행의 원리를 기반으로 하는 일종의 측정 장비입니다.레이더 파동은 빛의 속도로 이동하며 그 작동 시간은 전자 부품에 의해 레벨 신호로 변환될 수 있습니다.프로브는 케이블을 따라 퍼지는 고주파 펄스를 방출하고, 펄스는 재료 표면을 만나면 반사되어 다시 미터 내부의 수신기에 수신됩니다.거리 신호는 레벨 신호로 변환됩니다.
입력
반사된 펄스 신호는 케이블을 따라 미터의 전자 회로로 다시 전도되고 마이크로프로세서는 이 신호를 처리하여 재료 표면에서 마이크로파 펄스에 의해 생성된 에코를 식별합니다.정확한 에코 신호의 인식은 지능형 소프트웨어에 의해 수행됩니다.재료 표면까지의 거리 D는 펄스의 시간 이동 T에 비례합니다.
D=C×T/2
여기서 C는 빛의 속도
빈 탱크의 거리 E를 알 때 레벨 L은 다음과 같습니다.
L=ED
산출
빈 탱크 높이 E(= 영점), 전체 탱크 높이 F(= 전체 눈금) 및 일부 적용 매개변수에 따라 설정하십시오.애플리케이션 매개변수는 4 ~ 20mA의 출력에 해당하는 측정 환경에 자동으로 기기를 적응시킵니다.
레이더 수준 미터설치 요구 사항
측정자요소 아르 자형분노
기호 e엑스플라국가:
H---- 측정 범위
L---- 빈 탱크 거리
B---- 상단의 사각 지대
E---- 프로브와 탱크 벽 사이의 최소 거리
블라인드 영역은 재료 표면의 가장 높은 레벨과 측정 기준점 사이의 최소 거리를 나타냅니다.
하단 사각지대는 케이블 하단에서 정확히 측정할 수 없는 거리를 말합니다.
유효 거리는 상단 사각 지대와 하단 사각 지대 사이의 거리입니다.
메모:재료 레벨이 상단 블라인드 영역과 하단 블라인드 영역 사이에 있을 때만 재료 레벨의 신뢰할 수 있는 측정이 보장될 수 있습니다.
설치 설명서
다음 설치 가이드는 고체 입자 및 액체 측정을 위한 케이블 및 로드 프로브의 설치 가이드에 적합합니다.동축 관형 프로브는 액체 물체에만 적용됩니다.
설치 위치:
출구와 입구에서 멀리 떨어지십시오.
미터는 금속 탱크 및 플라스틱 탱크의 탱크 내부 벽에 닿지 않아야 합니다.금속 탱크인 경우 탱크 중앙에 자재 레벨 미터를 설치하지 마십시오.
사일로 직경의 1/4에 설치하는 것이 좋습니다.
케이블 또는 로드 유형의 프로브는 탱크 벽과 30cm 이상의 거리를 유지해야 합니다.
프로브 바닥은 탱크 바닥에서 약 30mm 떨어져 있어야 합니다.
프로브는 탱크 내의 장애물과 200mm 이상의 거리를 유지해야 합니다.
용기 바닥이 콘인 경우 탱크 상단 중앙에 센서를 설치할 수 있으므로 탱크 바닥까지 측정할 수 있습니다.
오른쪽 그림은 주로 액면 측정에 사용되는 막대형 레이더 설치도입니다.
