제품 상세 정보:
|
측정 범위: | 6m | 주파수 범위: | 1.8GHz |
---|---|---|---|
케이스 소재: | 스테인리스 스틸 케이스 | 프로세스 접속: | 나사산, 플랜지 (선택적), |
보호 그레이드: | 디스플레이 계기 IP67, IP68 | 작동 온도: | -40~130C |
신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | - 1~40BAR |
하이 라이트: | 100MHZ 레이더 준위 전송기,레이더 준위 전송기 IP68,IP68 전자 레인지 준위 전송기 |

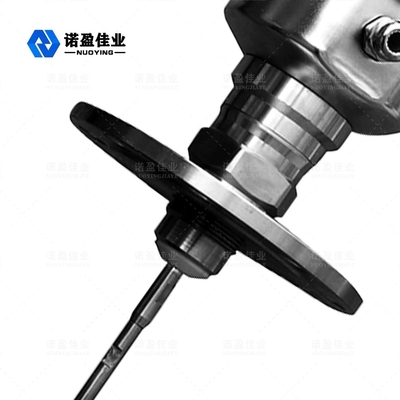

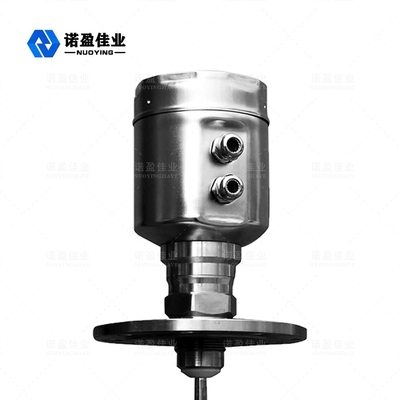

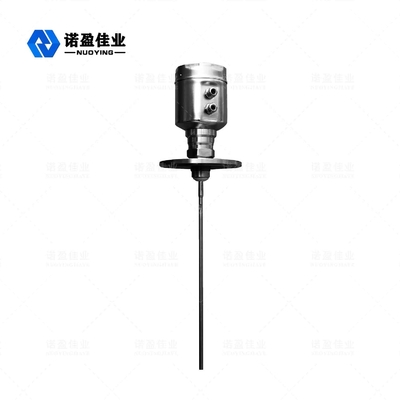

NYRD702 (스테인레스 강) 1.8GHz 피유도파 레이더 액면계
유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.
레이더 액면계 기술적인 매개 변수
매개 변수 |
주파수 : 100MHZ-1.8GHZ 측정 범위 :-케이블 :0-30m ; 동축인 로드 :0-6m 반복성 : ± 3 밀리미터 결의안 : 1 밀리미터 샘플링 : 55 샘플 / S를 반향시키세요 응답 속도 : 0.2S (실제 사용량에 따라서) 출력 전류 신호 :4-20mA 정확도 : <0> |
통신 인터페이스 | 하트 통신 프로토콜 |
프로세스 접속 |
G1-1/2 플랜지 DN50, DN80, DN100, DN150 |
프로세스 압력 | -1 ~ 40 바 |
힘 |
전원 : 24VDC (± 10%), 리플 전압 : 1Vpp 소비 전력 : 최대 22.5mA |
환경적인 조건 | 온도 -40 C ~ +80 C |
주택 보호 그레이드 | IP68 |
폭발 수준 | EXiaIICT6 |
계측기 전원 공급기와 신호 출력 전선 연결 |
2심형 쉴드된 케이블을 공유하기 케이블 엔트리 : 2 M20 × 1.5 (5일부터 9일까지 밀리미터의 더 케이블 지름) |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
레이더 액면계 작동원리
피유도파 레이더는 시간 여행의 원리를 기반으로 하는 그런 종류의 측정기입니다. 레이더 파는 광속에 이동하고 그것의 실행 시간이 전자 부품에 의해 레벨 신호로 변환될 수 있습니다. 탐침은 더 케이블을 따라 퍼지는 고주파 펄스를 분사하고 펄스가 그들이 재료 표면과 마주칠 때 뒤로 반영되고 미터 안에서 수신기에 의해 받아들입니다. 거리 신호는 그리고 나서 레벨 신호로 변환됩니다.
레이더 액면계 설치 조건
측정 범위
기호 설명 :
H---- 측정 범위
L---- 빈 탱크 거리
비---- 상부에 있는 블라인드 영역
E---- 탐침과 탱크 벽 사이의 최단거리
블라인드 영역은 가장 높은 수준의 재료 표면과 측정 기준점 사이의 최단거리를 언급합니다.
최저 블라인드 영역은 정확히 측정될 수 없는 더 케이블 바닥 근처에 거리를 언급합니다.
유효 전송 거리는 최고 블라인드 영역과 최저 블라인드 영역 사이에 그 하나입니다.
기록 :단지 소재 레벨이 사이에 상부와 최저 블라인드 영역에 있을 때 소재 레벨의 믿을 만한 측정은 보증될 수 있습니까.
인스톨레이션 가이드
인스톨레이션 가이드 아래는 고체 입자와 액체를 측정해서 케이블과 로드 조사에 적용됩니다. 동축 관형 조사는 단지 유동적 목표에 적합합니다.
설치 위치 :
