제품 상세 정보:
|
| 측정 범위: | 6m,15m | 안테나 유형: | 고온과 고압 안테나 |
|---|---|---|---|
| 재료: | (선택적인) 304,316L | 방폭 등급: | ExiaIICT6(optional) |
| 보호 클래스: | 디스플레이 계기 IP67 | 작동 온도: | -40~500C |
| 신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 프로세스 압력: | - 1~40BAR |

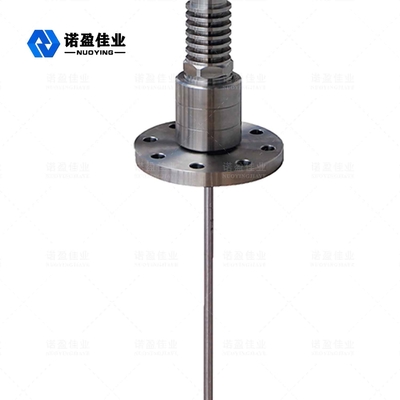

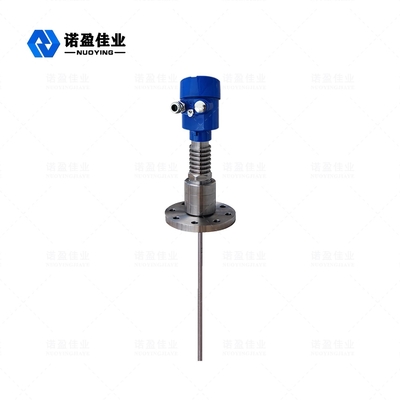

NYRD7051.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 게이지, 화학 산업의 레벨 측정기.유도파 레이더 레벨 미터는 TDR(Time Domain Reflectometry) 원리에 기반한 레이더 레벨 미터입니다.레이더 레벨 미터의 전자기 펄스는 케이블이나 프로브 로드를 따라 빛의 속도로 이동합니다.측정된 매체의 표면과 만나면 레이더 레벨 미터의 펄스 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.발사기와 측정매체의 표면 사이의 거리는 그 동안 펄스의 전파시간에 비례하여 액면의 높이를 계산한다.
레이더 수준 미터기술적인 모수
| 일반적인 응용 | 액체, 분말, 고체 입자, 부식성 매체 |
| 안테나 재료 | 플렉시블 케이블/304/PTFE(옵션) |
| 측정 범위 | 6m |
| 정확성 | ±1mm |
| 전원 공급 장치 | 24VDC(2선식, 4선식) |
| 중간 온도 | -40~+130℃, -40~+250℃ |
| 압력 | -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아ⅡCT6(옵션) |
| 신호 출력 | 4...20mA/HART/RS485/모드버스... |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
유도파 레이더에서 방출된 고주파 마이크로파 펄스는 검출 부품(강선 또는 강철봉)을 따라 전파되고, 측정 매체와 만나면 유전율의 급격한 변화로 인해 반사를 일으켜 일부 펄스 에너지가 다시 반사됩니다.전송된 펄스와 반사된 펄스 사이의 시간 간격은 측정된 매질의 거리에 비례합니다.
레이더 수준 미터설치 요구 사항
표준 설치 방법
◎ 용기지름의 1/4 또는 1/6 설치를 권장합니다.
참고: 탱크 벽으로부터의 최소 거리는 L0≥300mm, H0≥50mm입니다.
◎ 입구와 출구에서 멀리 떨어진 곳에 보관하십시오.
◎ 리미트 스위치, 가열 코일, 교반기 등과 같은 장애물을 치우십시오. 참고: 프로브와 장애물 사이의 거리는 ≥200mm입니다.
◎ 용기가 금속제 캔일 경우 레이더가 캔의 벽과 바닥에 전 범위에 닿지 않도록 한다.
◎ 용기 바닥이 테이퍼진 경우 탱크 상단 중앙에 레이더를 설치할 수 있습니다.
◎ 설치 단관의 높이는 L1≤10cm로 한다.
레이더 수준 미터전기 연결
◎ 공급 전압
(4 ~20)mA/HART(2선식)
전원 공급 장치와 출력 전류 신호는 2심 차폐 케이블을 공유합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.본질 안전 유형의 경우 전원 공급 장치와 기기 사이에 안전 장벽을 추가해야 합니다.
(4~20)mA/HART(4선식)
전원 공급 장치와 전류 신호가 분리되어 있으며 각각 2심 차폐선을 사용합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.
RS485/모드버스
전원 공급 장치와 Modbus 신호가 분리되어 있으며 각각 2심 차폐선을 사용합니다.특정 공급 전압 범위는 기술 데이터를 참조하십시오.
◎ 연결 방법
◎ 방폭접속
레이더 수준 미터SelectionTable
예: NYRD705-AC1A33VAPM1000
| 제조사 번호 | |
| 뉴욕 | |
| 제품 모델 | |
| 705 사거리 6m | |
| 안테나 형태/ 크기/ 재질 | |
|
ㅏ 비 와이 |
케이블 안테나/ 304 케이블 안테나 / PTFE 특수 맞춤형 |
| 프로세스 연결 | |
| ㅏ | 스레드: G1½A |
| 비 | 스레드: G1A |
| 씨 | 스레드: G¾A |
| 디 | 스레드: 1½NPT |
| 이자형 | 플랜지: DN50 |
| 에프 | 플랜지: DN80 |
| G | 플랜지: DN100 |
| 와이 | 특별 맞춤형 |
| 출력/공급 | |
|
1 4~20mA/24VDC 2선식 2 4~20mA/24VDC/하트 2선식 3 4~20mA/220VAC/하트 4선식 4 RS485/모드버스 |
|
| 라이브 디스플레이/프로그래밍 | |
| 도끼 | 없이 |
| 누오잉 코드 | |
| 더블 엑스 | |
| 공정 온도 |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y 스페셜 맞춤형 |
| 공정 압력 |
| 1 - 0.1~+ 0.3MPa |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1~+ 4.0MPa |
| Y 스페셜 맞춤형 |
| 밀봉 |
|
V 바이톤 케이 칼레즈 Y 스페셜 맞춤형 |
| 하우징 자재/보호 수준 |
| A 알루미늄/ IP65 |
| D 알루미늄(듀얼 캐비티)/ IP67 |
| SSS 304/ IP68 |
| Y 스페셜 맞춤형 |
| 방폭 등급 |
| P 표준 |
| 엘 엑시아 IICT6 |
| G Exd[ia] IICT6 스페셜 |
| Y 맞춤형 |
| 케이블 입구 |
|
M M20×1.5N 1/2" NPT Y 스페셜 맞춤형 |
| 범위(단위: cm) |
| 엑스....... |
