제품 상세 정보:
|
| 측정 범위: | 케이블 20m, 로드 6m | 전형적인 애플리케이션: | 저유전 상수 값 액체 |
|---|---|---|---|
| 재료: | (선택적인) 304,316L | 프로세스 접속: | (선택적인) 플랜지, |
| 프로세스 압력: | -0.1-4MPa, - 1~40BAR | 신호 출력: | 4-20mA / 하트 / RS485 (모드 버스) |
| 방폭 등급: | 엑시아 II C T6 가 | 보호 클래스: | IP67 |

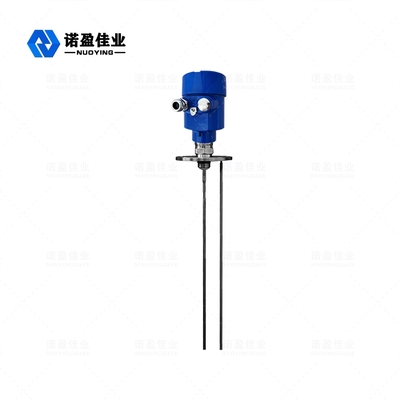

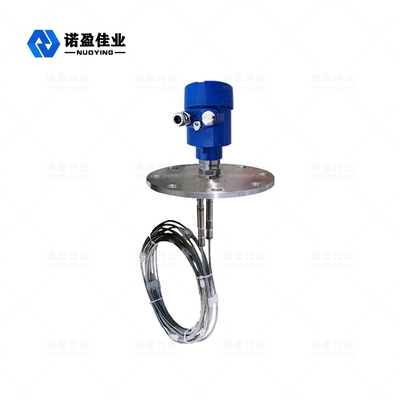

NYRD703 1.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 미터는 시간 영역 반사(TDR) 원리에 기반한 레벨 미터입니다.레이더 레벨 게이지의 전자기 펄스는 강철 케이블이나 프로브를 따라 빛의 속도로 전파됩니다.레벨 미터의 펄스 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.송신기와 측정된 매체의 표면 사이의 거리는 해당 기간 동안 펄스의 전파 시간에 비례하고 액면 높이가 계산됩니다.
레이더 수준 미터기술적인 모수
| 일반적인 응용 | 액체, 저유전율 액체 |
| 안테나 재료 | 플렉시블 케이블/304/PTFE(옵션) |
| 측정 범위 | 0~20m(케이블),0~6m |
| 정확성 | ±1mm |
| 전원 공급 장치 | 24VDC(2선식, 4선식) |
| 중간 온도 | -40~+130℃ |
| 압력 | e -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아ⅡCT6(옵션) |
| 신호 출력 | 4...20mA/HART/RS485/모드버스... |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
유도파 레이더에서 방출된 고주파 마이크로파 펄스는 검출 부품(강선 또는 강철봉)을 따라 전파되고, 측정 매체와 만나면 유전율의 급격한 변화로 인해 반사를 일으켜 일부 펄스 에너지가 다시 반사됩니다.전송된 펄스와 반사된 펄스 사이의 시간 간격은 측정된 매질의 거리에 비례합니다.
◎ 엔터
유도파 레이더는 시간 여행의 원리를 기반으로 하는 측정 장비입니다.레이더 파동은 빛의 속도로 달리고, 전자 부품을 통해 주행 시간을 레벨 신호로 변환할 수 있다.프로브는 고주파 펄스를 방출하고 케이블 또는 로드 프로브를 따라 전파됩니다.펄스가 재료의 표면을 만나면 반사되어 기기의 수신기에 수신되고 거리 신호가 레벨 신호로 변환됩니다.
반사된 펄스 신호는 케이블 또는 막대 프로브를 따라 기기의 전자 회로 부분으로 전송되고 마이크로 프로세서는 신호를 처리하여 재료 표면의 마이크로파 펄스에 의해 생성된 에코를 식별합니다.정확한 에코 신호 식별은 펄스 소프트웨어에 의해 완료되며 재료 표면으로부터의 거리 D는 시간 이동 T에 비례합니다.
맥박:
D=C×T/2, 여기서 C는 빛의 속도
빈 탱크의 거리 E를 알고 있으므로 자재 레벨 L은 다음과 같습니다.L=ED
◎ 수출
빈 탱크 높이 E(= 영점), 전체 탱크 높이 F(= 전체 눈금) 및 일부 애플리케이션 매개변수를 입력하여 설정하면 애플리케이션 매개변수가 4-20mA 출력에 해당하는 측정 환경에 자동으로 기기를 적응시킵니다.
레이더 수준 미터디자인 특징
◎ 유도파 레이더 레벨 미터는 고급 마이크로파 처리 기술과 고유한 Echo Discovery 에코 처리 기술, 접촉 측정, 높은 측정 정확도 및 보다 정확한 측정을 채택합니다.동시에 유도파 레이더는 접착에 강하고 중온 및 접착과 같은 외부 환경의 영향을 받지 않습니다.
◎ 70X 시리즈 유도파 레이더 레벨 게이지는 다양한 공정 연결 방법 및 감지 구성 요소 유형으로 인해 다양한 복잡한 작업 조건 및 응용 분야에 적합합니다.예: 고온, 고압 및 작은 유전 상수 매체.
◎ 펄스 작동 방식을 사용하여 매우 낮은 방출 전력을 가지며 다양한 금속 및 비금속에 설치 가능
인체와 환경에 무해한 용기.
