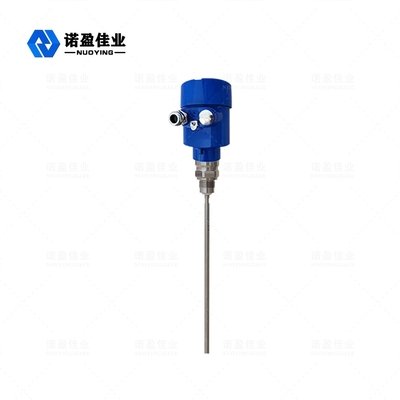

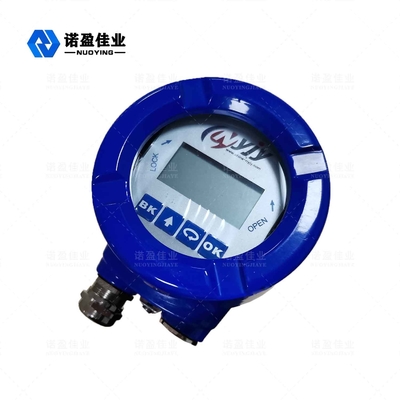

NYRD702 1.8GHz 피유도파 레이더 액면계 준위 전송기

NYRD702 1.8GHz 피유도파 레이더 액면계

유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.

레이더 액면계 기술적인 매개 변수

※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!

레이더 액면계 작동원리

유도된 웨이브 레이더에 의해 분사된 고주파 마이크로파 펄스는 검출 성분 (강철 케이블 또는 강철봉)을 따라 퍼지고 그것이 유전체 상수의 갑작스런 변화 때문에, 측정된 매체와 마주칠 때, 그것은 레이더를 야기시키고 펄스 에너지의 부품이 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.

레이더 액면계 설계 특성

◎ 안내를 받는 웨이브 레이더 액면계는 진보적 전자레인지 처리 기술과 유일한 반향 발견 반향 처리 기술, 접촉 측정, 높은 측정 정확도와 더 정확한 측정을 채택합니다. 동시에, 유도된 웨이브 레이더는 접착에 저항력이 있고, 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎ 다양한 프로세스 접속 방법과 검출 성분의 종류는 안내를 받는 웨이브 레이더 수치가 측정하는 70X 일련을 다양한 복잡한 근무 조건과 적용에 적합하게 합니다. 다음으로서 그와 같습니다 : 고온, 고압과 작은 유전체 상수 매체.
사용한 ◎는 워킹 모드를 펄스를 발생시킵니다, 제품이 극단적으로 낮은 방사 전력을 가지고, 다양한 금속과 비금속계에 설치될 수 있습니다
신체와 환경에 대한 피해 없는 컨테이너.

레이더 액면계 설치 조건

표준 설치 방법

◎ 그것은 용기 직경 중 1/4 또는 1/6에 설치한다고 추천받습니다.
기록 : 탱크 벽으로부터의 최단거리는 L0≥300mm, H0≥50mm입니다.
◎는 주입구와 수단으로부터 가까이 못하게 합니다.
◎는 리밋 스위치, 가열 코일, 선동자들, 기타 등등과 같은 장애물을 피하고 있습니다. 기록 : 탐침과 장애물 사이의 거리는 ≥200mm입니다.
◎ 용기가 금속이 할 수 있다는 것 일 때, 레이더는 전 영역에서 캔의 벽과 바닥을 접촉하여서는 안됩니다.
◎ 컨테이너의 바닥이 점점 줄어들면, 레이더는 탱크의 위의 중심에 설치될 수 있습니다.
◎ 설치미술 짧은 관의 높이는 L1≤10cm이어야 합니다.
