제품 상세 정보:
|
측정 범위: | 30m | 안테나 유형: | 고온 케이블 안테나 |
---|---|---|---|
작동 온도: | -40~250C | 신호 출력: | 4-20mA, 4-20mA/HART |
프로세스 압력: | -0.1-4MPa, - 1~40BAR | 전원 공급기: | 24VDC/220VAC |
보호 그레이드: | IP67 | 주파수: | 1.8GHz |

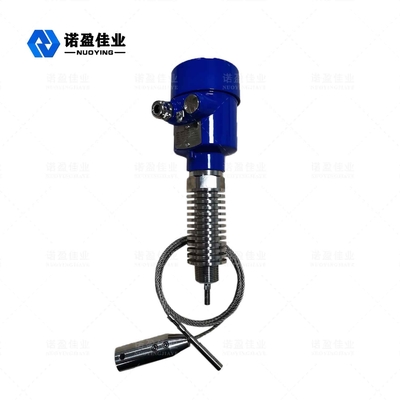

NYRD701 (고온 종류) 1.8GHz 피유도파 레이더 액면계
유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.
레이더 액면계 기술적인 매개 변수
전형적인 애플리케이션 | 액체, 파우더, 고체 입자, 부식성 매체 |
안테나 소재 | (선택적인) 가요성 cable/304/PTFE |
측정 범위 | 30 M |
정확도 | ±1mm |
전원 공급기 | 24 VDC (2가닥 도선, 4개 와이어) |
매체 온도 | -40~+250C |
압력 | E - 0.1~4.0MPa |
프로세스 접속 | 스레드, 플랜지 (선택적) |
보호 클래스 | IP65 |
방폭 등급 | ExiaIICT6(optional) |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!

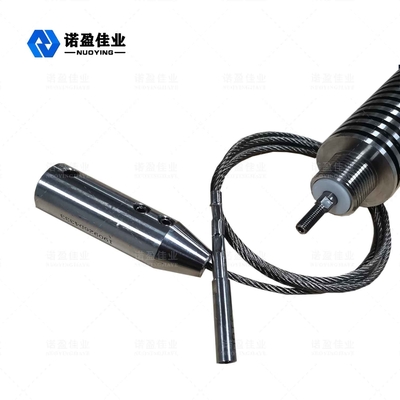

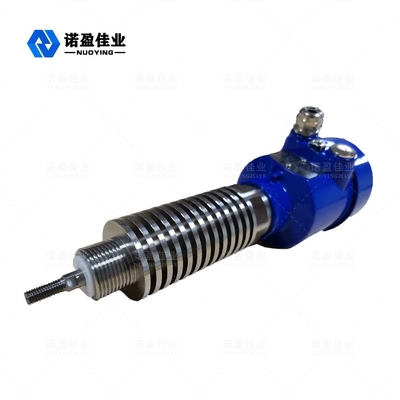

안내를 받는 냉각 장치, 냉각 장치의 구조에 참여하기 위한 웨이브 레이더 액면계 안테나는 있고 일종의 전기 제품에 뜨거운 전자 구성 냉각 디바이스를 사용했고 스테인레스 강 시트 구조와 같은 재료의 304/316 이상을 만들었습니다. 제품이 더 높은 온도 이유에 적용될 수 있도록, 방열은 부품 더 효과적 전도성으로부터 열을 만들 수 있습니다.
레이더 액면계 설계 특성
◎ 안내를 받는 웨이브 레이더 액면계는 진보적 전자레인지 처리 기술과 유일한 반향 발견 반향 처리 기술, 접촉 측정, 높은 측정 정확도와 더 정확한 측정을 채택합니다. 동시에, 유도된 웨이브 레이더는 접착에 저항력이 있고, 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎ 다양한 프로세스 접속 방법과 검출 성분의 종류는 안내를 받는 웨이브 레이더 수치가 측정하는 70X 일련을 다양한 복잡한 근무 조건과 적용에 적합하게 합니다. 다음으로서 그와 같습니다 : 고온, 고압과 작은 유전체 상수 매체.
사용한 ◎는 워킹 모드를 펄스를 발생시킵니다, 제품이 극단적으로 낮은 방사 전력을 가지고, 다양한 금속과 비금속계에 설치될 수 있습니다
신체와 환경에 대한 피해 없는 컨테이너.
레이더 액면계 설치 조건
표준 설치 방법
◎ 그것은 용기 직경 중 1/4 또는 1/6에 설치한다고 추천받습니다.
기록 : 탱크 벽으로부터의 최단거리는 L0≥300mm, H0≥50mm입니다.
◎는 주입구와 수단으로부터 가까이 못하게 합니다.
◎는 리밋 스위치, 가열 코일, 선동자들, 기타 등등과 같은 장애물을 피하고 있습니다. 기록 : 탐침과 장애물 사이의 거리는 ≥200mm입니다.
◎ 용기가 금속이 할 수 있다는 것 일 때, 레이더는 전 영역에서 캔의 벽과 바닥을 접촉하여서는 안됩니다.
◎ 컨테이너의 바닥이 점점 줄어들면, 레이더는 탱크의 위의 중심에 설치될 수 있습니다.
◎ 설치미술 짧은 관의 높이는 L1≤10cm이어야 합니다.
