제품 상세 정보:
|
| 측정 범위: | 30m | 전형적인 애플리케이션: | 액체, 파우더, 고체 입자 |
|---|---|---|---|
| 재료: | (선택적인) 304,316L | 실장 방식: | 플랜지 마운팅 또는 스레드 장착 |
| 보호 그레이드: | 디스플레이 계기 IP67 | 작동 온도: | -40~130C |
| 케이스 소재: | : 캐스트 알루미늄 케이스 | 프로세스 압력: | -0.1-4MPa, - 1~40BAR |

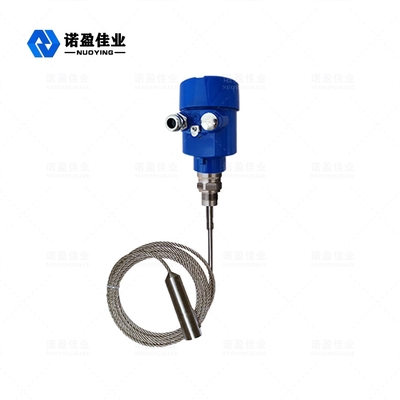

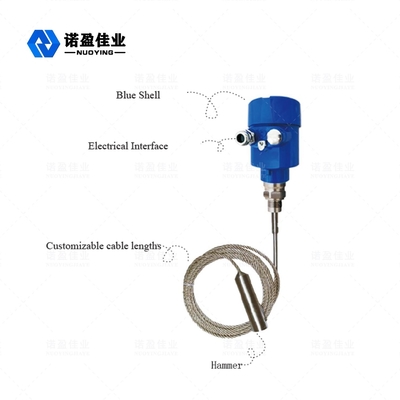

NYRD701 1.8GHz 피유도파 레이더 액면계
유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.
레이더 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 액체, 파우더, 고체 입자, 부식성 매체 |
| 안테나 소재 | (선택적인) 가요성 cable/304/PTFE |
| 측정 범위 | 30 Ｍ |
| 정확도 | ±1mm |
| 전원 공급기 | 24 VDC (2가닥 도선, 4개 와이어) |
| 매체 온도 | -40~+130C,-40~+250C |
| 압력 | Ｅ - 0.1~4.0MPa |
| 프로세스 접속 | 스레드, 플랜지 (선택적) |
| 보호 클래스 | IP65 |
| 방폭 등급 | ExiaIICT6(optional) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
레이더 액면계 작동원리
유도된 웨이브 레이더에 의해 분사된 고주파 마이크로파 펄스는 검출 성분 (강철 케이블 또는 강철봉)을 따라 퍼지고 그것이 유전체 상수의 갑작스런 변화 때문에, 측정된 매체와 마주칠 때, 그것은 레이더를 야기시키고 펄스 에너지의 부품이 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.
◎ 엔터
안내를 받는 웨이브 레이더는 시간 여행의 원리를 기반으로 한 측정기입니다. 레이더 파는 광속에서 작동하고 실행 시간이 전자 부품을 통하여 레벨 신호로 변환될 수 있습니다. 탐침은 고주파 펄스를 분사하고, 더 케이블 또는 로드 조사를 따라 퍼집니다. 펄스가 물질의 표면을 만날 때, 그들은 기구에서 수신기에 의해 뒤로 반영되고 받아들이고 거리 신호가 레벨 신호로 변환됩니다.
반사 펄스 신호는 더 케이블 또는 로드 조사를 따라 악기의 전자 회로 부품으로 전송되고 마이크로프로세서가 소재의 표면적으로 마이크로파 펄스에 의해 발생된 반향을 확인하기 위해 신호를 처리합니다. 정확한 에코 신호 식별은 펄스 소프트웨어에 의해 완료되고 재료 표면으로부터의 거리 Ｄ 더의 시간 여행 Ｔ에 비례합니다
펄스 :
D=C×T/2, Ｃ가 광속인곳
빈 탱크의 거리 Ｅ가 알려지기 때문에, 소재 레벨 Ｌ는 다음과 같습니다 :L=E-D
◎ 수출
비어 있는 탱크 높이 Ｅ (= 영점), 가득 찬 탱크 높이 Ｆ (= 전체 눈금)과 약간의 응용 매개 변수에 들어감으로써 설정되어 자동적으로 4- 20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 악기를 적응시킬 것입니다.
