제품 상세 정보:
|
| 측정 범위: | 0 - 2.5 Ｇ /cc (0 - 2500 kg/m3),0~100.0% | 눈금 측정 범위: | 0 - 2.5 Ｇ /cc (0 - 2500 kg/m3),0~100.0% |
|---|---|---|---|
| 정확도: | ± 0.002 Ｇ /cc (± 2 킬로그램 / m3), ±0.5% | 반복성: | ± 0.001 Ｇ /cc (± 0.2 킬로그램 / m3) ±0.1% |
| 동작 압력: | 0~4Mpa | 작동 온도: | -40~130C,-50~150C |
| 전원 공급기: | 24VDC,≥50 마 | 신호 출력: | 4-20 mA,0-1000Hz,RS485 모드 버스 RTU |
| 하이 라이트: | Modbus RTU 음차 밀도계,공명 액체 밀도 센서,Modbus 유체 밀도계 |
||

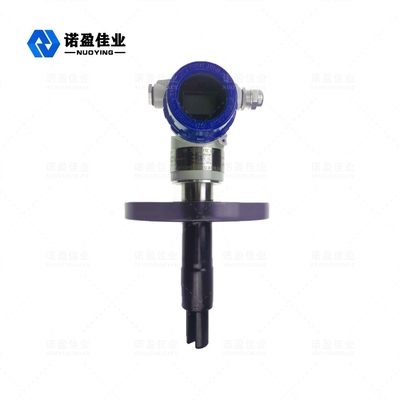

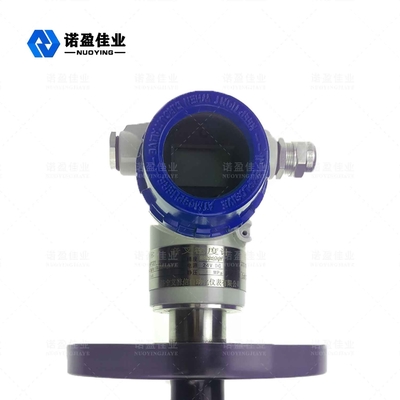

NYDE 음차 공명 밀도계 4~20Ma 또는 RS485 Modbus RTU 24VDC
NYDE 소리굽쇠 공명 밀도계
더 NYDE플러그인 밀도계는 플러그인 설치를 채택하고 파이프라인에 널리 사용됩니다.개방형 탱크와 폐쇄형 탱크의 매체 밀도는 매체에 삽입된 센서의 소리굽쇠가 받는 진동 주파수에 의해 직접 결정됩니다.센서에 내장된 온도 센서는 온도 보상을 제공합니다.
적용 범위: 플러그인 밀도계는 실시간으로 온라인 밀도 감지를 수행할 수 있습니다.밀도를 기본 매개변수로 하는 제품의 공정 제어 또는 참조로 고체 백분율 또는 농도 백분율을 사용하는 품질 관리에 사용할 수 있습니다.전형적인 산업에는 석유화학 산업, 와인 산업, 식품 산업, 제약 산업 및 광물 가공(예: 점토, 탄산염, 규산염 등)이 포함되며, 이는 특히 상기 산업에서 다중 제품 파이프라인의 인터페이스 감지 및 혼합에 사용됩니다. 밀도 검출, 반응기의 종말점 모니터링, 분리기의 계면 검출.
NYDE 소리굽쇠 공명 밀도계 전문인 매개변수
| 측정 범위 | 0 – 2.5g/cc(0 – 2500kg/m3), 0~100.0% |
| 교정 범위 | 0 – 2.5g/cc(0 – 2500kg/m3), 0~100.0% |
| 측정 정확도 | ± 0.002g/cc(± 2kg/m3), ±0.5% |
| 반복성 | ± 0.001g/cc(± 0.2kg/m3) ±0.1% |
| 중간 온도 범위 | -50℃~+150℃ |
| 일의 압박감 | 4mpa |
| 유체 점도 범위 | 0–600cP |
| 온도 계수 | ＜ 0.1 kg/m3/℃(±0.5%) 보정 후 |
| 스트레스 효과 | 무시할 수 있는 |
| 내장 온도 센서 | 디지털 센서 |
| 젖은 재료 | 316L, 2205 스테인레스 스틸, 哈 C, 티타늄 합금 |
| 포크 바디 코팅 | 표준 PTFE 또는 PFA |
| 전원 공급 장치 | 24VDC, ≥50mA |
| 아날로그 신호 출력 | 4-20mA, 0-1000Hz, RS485 Modbus RTU |
| 출력 정확도(20℃) | 판독값의 ±0.1% 또는 ±0.05% FS |
| 출력 반복성 (-40~+85℃) | ± 0.05%FS |
| 프로세스 연결 | DIN 50 PN16 DIN 50 PN40 |
| IDF 및 RJT 위생 | |
| 보호 수준 | IP67 |
| 껍데기 | 알루미늄 합금 |
NYDE 소리굽쇠 공명 밀도계 운영 중 원칙

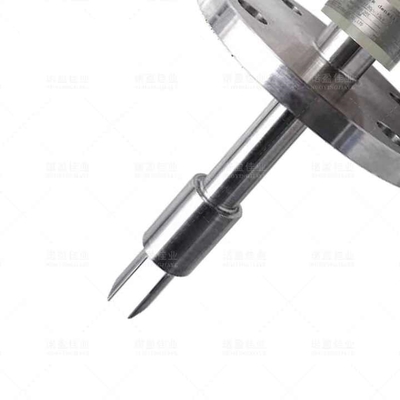

센서는 구성요소 진동의 원리에 따라 작동하며 구성 부품은 측정된 액체에 잠긴 소리굽쇠 부분입니다.소리굽쇠 부분은 포크 몸체 하단에 고정된 내부 압전소자를 통해 진동을 유도합니다.포크 본체의 다른 쪽 끝에 고정된 2차 압전 소자에 의해 발진 주파수가 감지되고 상단의 회로에 의해 신호가 증폭됩니다.액체의 밀도는 측정된 액체가 흐를 때 진동 주파수와 밀접한 관련이 있습니다.측정된 액체의 밀도가 변경되면 액체가 흐를 때의 진동 주파수도 변경됩니다.다음 식을 통해 측정된 액체의 밀도를 정확하게 계산할 수 있습니다.
D= K0+K1T+K2T2
D = 측정된 매체의 보정되지 않은 밀도(kg/m3)
T= 진동 주파수(μs).
K0 , K1 , K2= 상수
밀도 감지 과정에서 NYDE 플러그인 밀도계는 측정된 매체의 밀도(D)에 대한 온도의 영향을 자동으로 보상할 수 있으며 압력은 밀도에 큰 영향을 미치지 않습니다.
NYDE 소리굽쇠 공명 밀도계 기계적 설치
파이프 밀도 센서와 달리 플러그인 밀도계의 포크 부분은 완전히 밀폐되지 않습니다.
파이프 벽 또는 컨테이너
유체에 대한 벽의 경계 효과와 측정 매체 자체의 점도 효과, 이러한 효과는 센서의 측정 교정에 일정한 영향을 미칩니다.이를 극복하기 위해 서로 다른 환경에 대해 설치 방법과 배관 직경을 미리 정리하여 설정하여 동일한 조건에서 선택이 용이하도록 하였습니다.
|
설치 기준 |
T자형 측면 개방 플러그인 설치 |
T자형 측면 개폐 개폐식 설치 | |
|
지침 |
포크 본체가 메인 유체에 직접 들어가는 |
포크 본체는 주요 유체를 피하기 위해 파이프라인의 측면으로 후퇴하고 다음으로 후퇴됩니다. 25mm |
|
| 유량 | 포크를 통한 유속은 0-1m/s입니다. | 주요 파이프 유량은 1-5m/s입니다. | |
| 점도 범위 | 최대 600Cp | 최대 100cP(개별 사례에서 최대 250cP) | |
| 온도 | -50-150℃ | -50-150℃ | |
|
주요 파이프 크기 |
≥ 수평 파이프라인 100mm(4″); ≥ 수직 파이프 150mm (4″); |
≥50mm(2″) |
|
|
결점 |
해당되지 않음: 불안정한 유량 주요 파이프 직경은 DN100 미만입니다. |
1. | 응집 용액(펄프 등) |
| 2. | 불안정한 유량 | ||
| 삼. | 점도가 가늘어지는 용액 | ||
| 4. | 주요 파이프 직경은 DN50 미만입니다. | ||
| 5. | 온도 영향이 큰 경우 | ||
유량 계산
V = Q / (1/4 *π *d2) 예: 유량 20m3/h, 파이프 직경 100mm
V = 20 / 3600 /(1/4 * 3.14 * 0.1 * 0.1)= 0.7M/s
설치 위치
밀도계가 정확하게 측정하고 안정성을 표시할 수 있도록 하려면 측정된 매체의 유속이 1m/s보다 크지 않아야 하며 밀도계가 설치된 파이프라인의 직경은 다음보다 크거나 같아야 합니다. 159mm밀도계의 위치는 펌프에서 가능한 한 멀리 설치해야 하며 거리는 바람직하게는 5m 이상이어야 합니다.유량이 1m/s를 초과하는 경우 확장 직경 설치를 사용하십시오.유량이 1m 증가하면 밀도계의 파이프 직경이 1.5배 증가합니다.기기 앞에 ≥ 600mm의 직선 파이프 섹션이 있어야 하고 기기 뒤에 ≥ 300mm인 직선 파이프 섹션이 있어야 합니다.유체는 포크 몸체를 통해 흐를 때 층류 상태이며,
그림과 같이 수평 파이프 라인의 수평 설치
동심 감속기 수직 파이프 유체에 직접 삽입
동심 감속기 수평 파이프 수평 파이프 평면도
