제품 상세 정보:
|
| 측정 범위: | 0 - 2.5 Ｇ /cc (0 - 2500 kg/m3),0~100.0% | 눈금 측정 범위: | 0 - 2.5 Ｇ /cc (0 - 2500 kg/m3),0~100.0% |
|---|---|---|---|
| 정확도: | ± 0.002 Ｇ /cc (± 2 킬로그램 / m3), ±0.5% | 반복성: | ± 0.001 Ｇ /cc (± 0.2 킬로그램 / m3) ±0.1% |
| 동작 압력: | 0~4Mpa | 작동 온도: | -40~130C,-50~150C |
| 전원 공급기: | 24VDC,≥50 마 | 신호 출력: | 4-20 mA,0-1000Hz,RS485 모드 버스 RTU |
| 하이 라이트: | PN40 FDM 포크 밀도계,FDM 포크 밀도계 24VDC,24VDC 슬러리 밀도 트랜스미터 |
||

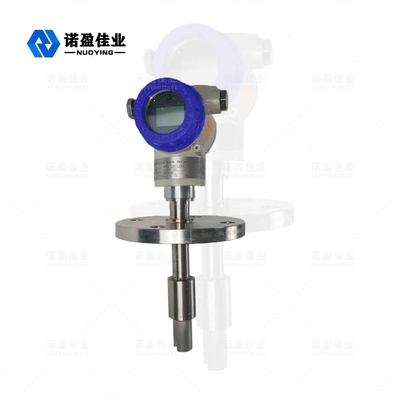

NYDE 소리굽쇠 공명 밀도계
더 NYDE플러그인 밀도계는 플러그인 설치를 채택하고 파이프라인에 널리 사용됩니다.개방형 탱크와 폐쇄형 탱크의 매체 밀도는 매체에 삽입된 센서의 소리굽쇠가 받는 진동 주파수에 의해 직접 결정됩니다.센서에 내장된 온도 센서는 온도 보상을 제공합니다.
적용 범위: 플러그인 밀도계는 실시간으로 온라인 밀도 감지를 수행할 수 있습니다.밀도를 기본 매개변수로 하는 제품의 공정 제어 또는 참조로 고체 백분율 또는 농도 백분율을 사용하는 품질 관리에 사용할 수 있습니다.전형적인 산업에는 석유화학 산업, 와인 산업, 식품 산업, 제약 산업 및 광물 가공(예: 점토, 탄산염, 규산염 등)이 포함되며, 이는 특히 상기 산업에서 다중 제품 파이프라인의 인터페이스 감지 및 혼합에 사용됩니다. 밀도 검출, 반응기의 종말점 모니터링, 분리기의 계면 검출.
NYDE 소리굽쇠 공명 밀도계 전문인 매개변수
| 측정 범위 | 0 – 2.5g/cc(0 – 2500kg/m3), 0~100.0% |
| 교정 범위 | 0 – 2.5g/cc(0 – 2500kg/m3), 0~100.0% |
| 측정 정확도 | ± 0.002g/cc(± 2kg/m3), ±0.5% |
| 반복성 | ± 0.001g/cc(± 0.2kg/m3) ±0.1% |
| 중간 온도 범위 | -50℃~+150℃ |
| 일의 압박감 | 4mpa |
| 유체 점도 범위 | 0–600cP |
| 온도 계수 | ＜ 0.1 kg/m3/℃(±0.5%) 보정 후 |
| 스트레스 효과 | 무시할 수 있는 |
| 내장 온도 센서 | 디지털 센서 |
| 젖은 재료 | 316L, 2205 스테인레스 스틸, 哈 C, 티타늄 합금 |
| 포크 바디 코팅 | 표준 PTFE 또는 PFA |
| 전원 공급 장치 | 24VDC, ≥50mA |
| 아날로그 신호 출력 | 4-20mA, 0-1000Hz, RS485 Modbus RTU |
| 출력 정확도(20℃) | 판독값의 ±0.1% 또는 ±0.05% FS |
| 출력 반복성 (-40~+85℃) | ± 0.05%FS |
| 프로세스 연결 | DIN 50 PN16 DIN 50 PN40 |
| IDF 및 RJT 위생 | |
| 보호 수준 | IP67 |
| 껍데기 | 알루미늄 합금 |
NYDE 소리굽쇠 공명 밀도계 운영 중 원칙

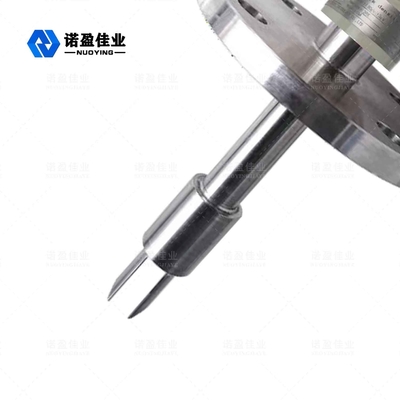

센서는 구성요소 진동의 원리에 따라 작동하며 구성 부품은 측정된 액체에 잠긴 소리굽쇠 부분입니다.소리굽쇠 부분은 포크 몸체 하단에 고정된 내부 압전소자를 통해 진동을 유도합니다.포크 본체의 다른 쪽 끝에 고정된 2차 압전 소자에 의해 발진 주파수가 감지되고 상단의 회로에 의해 신호가 증폭됩니다.액체의 밀도는 측정된 액체가 흐를 때 진동 주파수와 밀접한 관련이 있습니다.측정된 액체의 밀도가 변경되면 액체가 흐를 때의 진동 주파수도 변경됩니다.다음 식을 통해 측정된 액체의 밀도를 정확하게 계산할 수 있습니다.
D= K0+K1T+K2T2
D = 측정된 매체의 보정되지 않은 밀도(kg/m3)
T= 진동 주파수(μs).
K0 , K1 , K2= 상수
밀도 감지 과정에서 NYDE 플러그인 밀도계는 측정된 매체의 밀도(D)에 대한 온도의 영향을 자동으로 보상할 수 있으며 압력은 밀도에 큰 영향을 미치지 않습니다.
NYDE 소리굽쇠 공명 밀도계 디자인 특징
◎ 탱크, 파이프라인, 유량 또는 정적 매체 밀도 측정에 적합합니다.불순물 및 고점도 매체를 포함하는 고온, 저온의 측정에 적합합니다.
◎ 마이크로 프로세서 기반 전자 변환 장치, 통합 신호 처리, 계산 및 진단 기능.
◎ 액체 밀도 및 온도의 지속적인 온라인 측정, 고정밀, 보다 안전하고 신뢰할 수 있는, 생산 공정 제어에 직접 사용할 수 있습니다.
◎ RS485 인터페이스를 통해 PC와 직접 통신이 가능합니다.사용자는 노드를 직접 구성하고 결함을 진단하고 온라인으로 데이터를 기록할 수 있습니다.
◎ 기본 밀도, 농도 백분율, 질량 백분율, 부피 백분율 및 기타 매개 변수는 밀도 및 온도를 측정하면서 계산할 수 있습니다.
우수한 과압 보호 구조, 우수한 온도 안정성, 전체 용접 씰, 견고하고 안정적인 디자인.
◎ 설치 및 사용이 간편하고 액체를 삽입하여 판독값을 표시할 수 있습니다.
◎ 유지보수가 간편하고 정기적인 청소가 필요 없습니다.
◎ 표준 기준 소스가 없는 교정, 실험실 교정, 프로세스 중단 없음.
◎ 본질안전형은 위험한 장소에서 사용이 가능하며 위생형은 식품 생산현장에서 사용이 가능합니다.
