제품 상세 정보:
|
| 신호 출력: | 4... 20mA/HART (두 / 4) RS485/Modbus... | 방폭 등급: | 엑스아 II Ｃ T6 Ga/ 엑스드 ia IIC T6 Gb |
|---|---|---|---|
| 주파수 범위: | 26GHz | 보호 그레이드: | IP67 |
| 프로세스 접속: | 지원, 플랜지 | 전원 공급기: | 24VDC (이회선, 4개 라인) |
| 프로세스 압력: | -0.1 - 4.0MPa | 매체 온도: | -40C-250C |
| 하이 라이트: | 26Ghz 레이더 유형 레벨 표시기,레이더 유형 레벨 표시기 316L,316L 유도파 레이더 센서 |
||

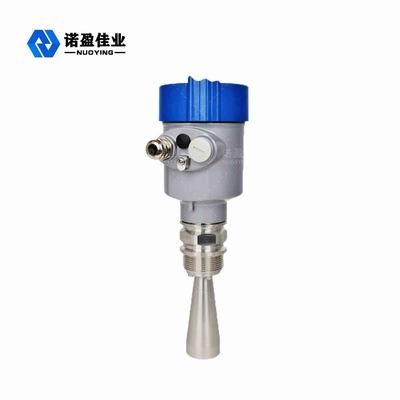

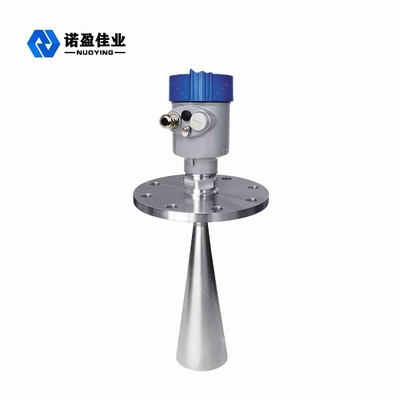

26GHz NYRD-806 레이더 레벨 송신기 재질 316L 높은 표준
26GHz NYRD-806 레이더 레벨 송신기
레이더 레벨 송신기디자인 특성
레이더 레벨 송신기기술적인 매개변수
| 애플리케이션 | 온도, 압력 및 약간 부식성 액체 |
| 측정 범위 | 30m |
| 안테나 재료 | 316L |
| 정확성 | ±3mm |
| 중간 온도 | 40C-250℃ |
| 공정 압력 | 0.1 ~4.OMPa |
| 전원 공급 장치 | 24VDC(2선, 4선) |
| 프로세스 연결 | 지지대, 플랜지 |
| 보호 등급 | IP67 |
| 주파수 범위 | 26GHz |
| 방폭 등급 |
| 배우 번호 | 공정 온도 |
| 뉴욕 | 1 -40 ~+100°C |
| 제품 모델 | 2 -40 〜+130°C |
| 805 사거리 10m | 3 -40 ~+250°C |
| 806 사거리30m | 4 -40 〜+400°C |
| 807 사거리20m | Y 스페셜 커스텀 타입 |
| 808 사거리70m | 공정 압력 |
| 809 범위35m | 1 -0.1 ~+0.3MPa |
| 810 범위80m | 2 -0.1 〜+2.0MPa |
| -86 범위20m | 3 -0.1~+4.0MPa |
| -87 범위35m | Y 스페셜 커스텀 타입 |
| -SL 범위30m,80m | 밀봉 |
| -PB 범위40m | 와이비톤 |
| -SD 범위40m | 케이 칼레즈 |
| -TJ 범위40m | Y 스페셜 커스텀 타입 |
| 안테나/크기/재질 | 쉘 재질/ 보호 |
| A 배터 안테나 / 실드 혼 / PTFE | 알루미늄/IP67 |
| B 트럼펫 안테나 / 46mm / 316L | D 알루미늄(이중 챔버) /IP67 S SS 304/IP68 |
| C 트럼펫 안테나 / 76mm / 316L | Y 스페셜 커스텀 타입 |
| D 트럼펫 안테나 / 96mm / 316L | 방폭 등급 |
| E 트럼펫 안테나 121mm/316L | P 표준 |
| F 틸트 안테나 / 242mm 316L | 엘 엑시아 IICT6 |
| P 플랫 안테나 / PTFE | G Exd[ia] IICT6 |
| S 액적 안테나 / PTFE | Y 스페셜 커스텀 타입 |
| R 로드 안테나 / 실드 혼 / PFA | 전기 인터페이스 |
| Y 스페셜 커스텀 타입 | 엠 M20X1.5 |
| 공정 제어 | N 1/2〃NPT |
| A 나사 연결: G1%A | Y 스페셜 커스텀 타입 |
| B 플랜지 연결: DN50 | 표시하다 |
| C 플랜지 연결: DN80 | 벨트 |
| D 플랜지 연결: DN100 | X 없음 |
| E 플랜지 연결: DN 150 | 랑(단위: cm) |
| F 범용 플랜지 연결 | 엑스 |
| G 클램핑 설치 | |
| H 스텐트 설치 | |
| Y 스페셜 커스텀 타입 | |
| 출력/공급 전원 | |
| 2 4~20mA/24VDC 2선식 | |
| 3 4~20mA/24VDC/Hart 2선식 | |
| 4 4〜20mA/220VAC/Hart 4선식 | |
| 5 RS485/모드버스 |
참고: 주문형 맞춤
레이더 레벨 송신기작동 원리
레이더 레벨 안테나는 좁은 마이크로파 펄스를 방출하여 안테나를 통해 아래로 전송합니다.펄스가 측정되는 매체의 표면에 닿은 후 다시 반사되어 안테나 시스템에 의해 다시 수신되어 전자 회로 부분으로 신호를 전송하여 자동으로 대상 위치 신호로 변환됩니다(펄스 전파 속도가 매우 빠르기 때문에 전자파가 목표물에 도달하여 수신기로 다시 반사되는 데 걸리는 시간은 거의 즉각적입니다.) 측정 베이스 표면: 나사 바닥 또는 플랜지 커버
참고: 레이더 물체 타이밍을 사용하여 최고 레벨이 측정 사각지대(그림의 영역 D)에 들어갈 수 없도록 하십시오.
레이더 레벨 송신기제품 소개
레이더 레벨 미터 NYR D80X 시리즈 센서는 최대 측정 거리가 80미터인 26Hz 고주파 레이더 레벨 측정기입니다.안테나는 더욱 최적화되었으며 새로운 고속 마이크로프로세서는 더 높은 속도의 신호 분석 처리를 수행할 수 있으므로 반응 케틀, 고체 저장 장치와 같은 일부 복잡한 측정 조건에서도 기기를 사용할 수 있습니다.
