제품 상세 정보:
|
측정 범위: | 20m,40m | 애플리케이션: | 액체와 분진 측정 |
---|---|---|---|
재료: | 304와 PTFE | 프로세스 접속: | 나사산, 플랜지된 (선택적인) 플랜지 |
보호 그레이드: | 디스플레이 계기 IP67, IP67 | 작동 온도: | -40~260C |
신호 출력: | 4-20mA, 4-20mA/HART,RS485 | 프로세스 압력: | 대기압, -0.1-4MPa, - 1~40BAR |
하이 라이트: | 220V AC 유도 마이크로파 레벨 송신기,미스트 폼 유도 마이크로파 레벨 송신기,220V AC 유도 웨이브 레이더 |

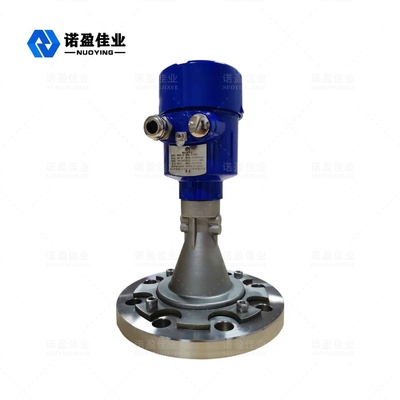

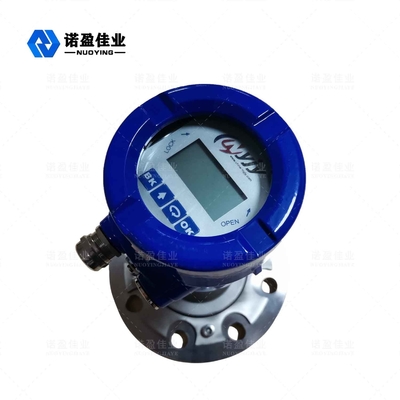

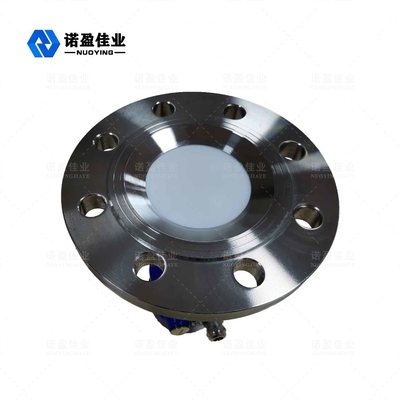

26GHz NYRD-PB-D 플랫 레이더 수준 미터
평판 레이더 레벨 미터는 최대 측정 거리가 40미터인 26GHz 고주파 레이더 레벨 측정기입니다.안테나는 더욱 최적화되었으며 새로운 고속 마이크로 프로세서는 고속 신호 분석 및 처리를 수행할 수 있으므로 기기는 증기, 거품, 먼지, 결정화, 응축 등과 같은 일부 복잡한 경우에 사용할 수 있습니다.
레이더 수준 미터기술적인 모수
모델 | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
일반적인 응용 | 증기, 미스트, 거품, 강한 부식, 결정화, 결로, 접착 등 | ||||
전송 주파수 | 26GHz | ||||
에코 샘플링 | 100회/초 | ||||
안테나 재료 | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
범위 | 40m | ||||
정확성 | 0.05%~0.1%FS | ||||
전원 공급 | 24VDC(2선,4선), 220V AC | ||||
힘 | 3W | ||||
신호 출력 | 4...20mA/HART/RS485/모드버스... | ||||
공정 온도 | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
공정 압력 | -0.1~2.0MPa | ||||
프로세스 연결 | 브래킷, 플랜지(옵션) | ||||
전기 인터페이스 | M20×1.5, ½ "NPT | ||||
보호 등급 | IP 67 | ||||
방폭 등급 | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
레이더 수준 미터운영 중 원칙
레이더 레벨 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 방출합니다.펄스가 측정 매체의 표면에 닿은 후 다시 반사되어 안테나 시스템에 다시 수신되며 신호는 전자 회로 부분으로 전송되어 자동으로 레벨 신호로 변환됩니다(펄스 전파 속도가 매우 빠르기 때문에, 전자파가 목표물에 도달하여 수신기에 다시 반사되며 걸리는 시간은 거의 즉각적입니다.)
그림에서 보여주듯이:
ㅏ.범위 설정, 낮은 조정(4mA)비.높은 조정(20mA)씨.사각지대 범위
측정 기준면: 나사산의 바닥면 또는 플랜지의 밀봉면.
참고: 레이더 레벨 타이밍을 사용할 때 가장 높은 재료 레벨이 측정 사각지대(그림에서 C로 표시된 영역)에 들어갈 수 없도록 하십시오.
레이더 수준 미터디자인 특징
◎ 안테나는 크기가 작고 설치가 쉽습니다.비접촉 레이더, 마모 및 오염 없음.
◎ 부식, 거품, 수증기, 온도 및 압력 변화에 영향을 받지 않습니다.
◎ 빔 각도가 작고 에너지가 집중되어 에코 능력이 향상되고 간섭을 피할 수 있습니다.
◎ 측정 사각지대가 작아 작은 탱크 측정에서도 좋은 결과를 얻을 수 있다.
◎ 변동하는 조건에서도 더 나은 성능을 위한 높은 신호 대 잡음비.
